ADP5014ACPZ-R7
- 厂商名称ADI
- 元件分类开关稳压器
- 中文描述DC/DC开关稳压器，降压，4 O/P，2.75至6V输入，5.4V/4/2A输出，LFCSP-EP-40
- 英文描述Switching Voltage Regulators 4-Channel IPS w/Quad Low-Noise Buck Reg<span> </span>
- 数据手册ADP5014ACPZ-R7数据手册Datasheet PDF
- 在线购买
ADP5014ACPZ-R7概述
ADP5014是一款集成了四路低噪声降压稳压器的电源解决方案。它集成了四个高性能、低噪声降压稳压器。器件的所有通道都集成了高压侧和低压侧功率金属氧化物半导体场效应晶体管(MOSFET)。通道1和通道2可提供2A或4A的可编程输出电流。将通道1和通道2并联配置，可提供高达8A电流的单路输出。通道3和通道4提供1A或2A的可编程输出电流。将通道3和通道4并联配置，可提供高达4A电流的单路输出。它具有两种使能模式。它可用于射频收发器、高速模数转换器（ADC）/数模转换器（DAC）、混合信号ASIC、FPGA和处理器应用、安防和监控、医疗应用等。
输入电压范围为2.75V至6V，通过出厂保险丝在选择性通道上设置电源良好标志
可编程输出电压范围为0.5V至0.9×PVINx，具有UVLO、OVP、OCP和TSD保护功能
当VOUT≤VREF时，输出噪声低至25μV rms
全温度范围内输出精度为±1
可调开关频率为500KHz至2.5MHz
灵活的并行操作，具有0.6V门限的精确使能
上电和断电顺序的手动或顺序模式
可选择FPWM或PSM工作模式，精密欠压比较器
频率同步输入或输出，有源输出放电开关
工作温度为-40°C至+125°C，封装类型为40引线LFCSP
输入电压范围为2.75V至6V，通过出厂保险丝在选择性通道上设置电源良好标志
可编程输出电压范围为0.5V至0.9×PVINx，具有UVLO、OVP、OCP和TSD保护功能
当VOUT≤VREF时，输出噪声低至25μV rms
全温度范围内输出精度为±1
可调开关频率为500KHz至2.5MHz
灵活的并行操作，具有0.6V门限的精确使能
上电和断电顺序的手动或顺序模式
可选择FPWM或PSM工作模式，精密欠压比较器
频率同步输入或输出，有源输出放电开关
工作温度为-40°C至+125°C，封装类型为40引线LFCSP
ADP5014ACPZ-R7中文参数
制造商:Analog Devices Inc.
产品种类:开关稳压器
输出电压:500 mV to 5.4 V
输出电流:4 A
输出端数量:4 Output
拓扑结构:Buck
封装/箱体:LFCSP-40
安装风格:SMD/SMT
开关频率:500 kHz to 2.5 MHz
静态电流:5.4 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADP5014
输入电压:2.75 V to 6 V
湿度敏感性:Yes
电源电压-最小:2.75 V
产品种类:开关稳压器
输出电压:500 mV to 5.4 V
输出电流:4 A
输出端数量:4 Output
拓扑结构:Buck
封装/箱体:LFCSP-40
安装风格:SMD/SMT
开关频率:500 kHz to 2.5 MHz
静态电流:5.4 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADP5014
输入电压:2.75 V to 6 V
湿度敏感性:Yes
电源电压-最小:2.75 V

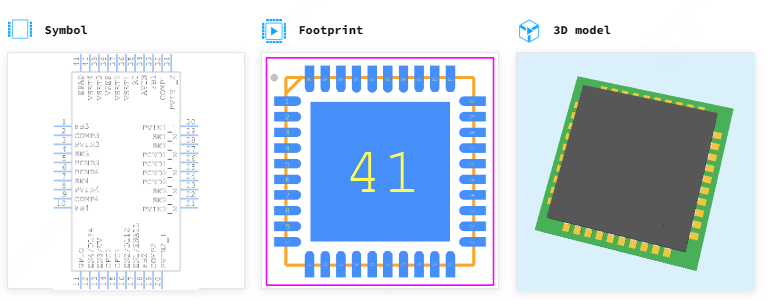

ADP5014ACPZ-R7引脚图
