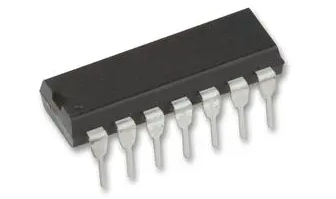

SN74HC393N
- 厂商名称德州仪器
- 元件分类计数器
- 中文描述二进制计数器,HC系列,60 MHz,2 V至6 V,DIP-14
- 英文描述DUAL 4-BIT BINARY COUNTERS
- 数据手册SN74HC393N数据手册Datasheet PDF
- 在线购买
SN74HC393N概述
SN74HC393N是一款双通道4位二进制计数器，每个计数级都有并行输出，因此输入计数频率的任何次倍数都可用于系统定时信号。HC393器件包含8个触发器和附加门控，可实现两个独立的4位计数器。该器件包括两个独立的4位二进制计数器，每个计数器都有一个清零(CLR)和一个时钟(CLK)输入。可实现N位二进制计数器，提供除以256的功能。
输出可驱动多达10个LSTTL负载
每个4位计数器直接清零
绿色产品，无Sb/Br
输出可驱动多达10个LSTTL负载
每个4位计数器直接清零
绿色产品，无Sb/Br
SN74HC393N中文参数
| 制造商: | Texas Instruments | 工作电源电压: | 2 V to 6 V |
| 产品种类: | 计数器 IC | 最小工作温度: | - 40 ℃ |
| 安装风格: | Through Hole | 最大工作温度: | + 85 ℃ |
| 封装 / 箱体: | PDIP-14 | 系列: | SN74HC393 |
| 计数器类型: | Binary | 功能: | Counter |
| 逻辑系列: | HC | 工作温度范围: | - 40 ℃ to + 85 ℃ |
| 位数: | 4 bit | 输出电流: | +/- 5.2 mA |
| 计数顺序: | Up |

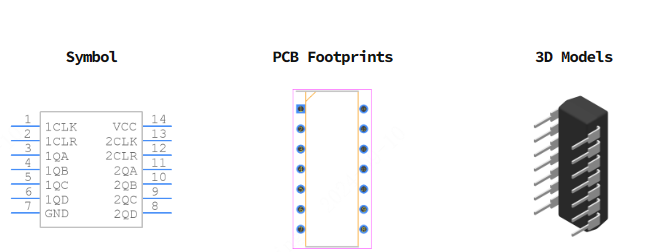

SN74HC393N引脚图
