CD4518BE
- 厂商名称德州仪器
- 元件分类计数器
- 中文描述BCD向上计数器,8 MHz,2门,2输入,3 V至18 V,DIP-16
- 英文描述CMOS Dual-up counter
- 数据手册CD4518BE数据手册Datasheet PDF
- 在线购买
CD4518BE概述
CD4518BE是CMOS双BCD上升计数器，由两个相同的内部同步4级计数器组成。计数器级是D型触发器，具有可互换的CLOCK和ENABLE线路，可在正向或负向转换时递增。单机运行时，ENABLE输入保持高电平，计数器在CLOCK的每次正向转换时前进。计数器通过RESET线路上的高电平清零。在纹波模式下，可将Q4连接到后续计数器的使能输入端，同时将后者的CLOCK输入端保持为低电平，从而级联计数器。
正沿或负沿触发
同步内部进位传播
100%经20V静态电流测试
标准化对称输出特性
符合JEDEC暂定标准#13B的所有要求
正沿或负沿触发
同步内部进位传播
100%经20V静态电流测试
标准化对称输出特性
符合JEDEC暂定标准#13B的所有要求
CD4518BE中文参数
| 制造商: | Texas Instruments | 计数顺序: | Up |
| 产品种类: | 计数器 IC | 工作电源电压: | 3 V to 18 V |
| 安装风格: | Through Hole | 最小工作温度: | - 55 ℃ |
| 封装 / 箱体: | PDIP-16 | 最大工作温度: | + 125 ℃ |
| 计数器类型: | BCD | 系列: | CD4518B |
| 逻辑系列: | CD4000 | 工作温度范围: | - 55℃ to + 125℃ |
| 位数: | 4 bit | 输出电流: | +/- 1.5 mA |
| 计数法: | Synchronous |

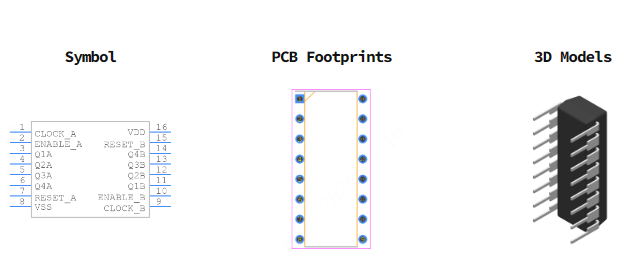

CD4518BE引脚图
