SN74HC132N
- 厂商名称德州仪器
- 元件分类逻辑门
- 中文描述与非门,2输入,5.2 mA,2 V至6 V,DIP-14
- 英文描述QUADRUPLE POSITIVE-NAND GATES WITH SCHMITT-TRIGGER INPUTS
- 数据手册SN74HC132N数据手册Datasheet PDF
- 在线购买
SN74HC132N概述
SN74HC132N是一款带有施密特触发器输入的四重正NAND栅极。每个电路都具有NAND门的功能，对正向和负向信号具有不同的输入阈值电平。HC132器件在正逻辑中执行布尔函数Y=(A-B)或Y=A+B。该电路具有温度补偿功能，可从最慢的输入斜坡触发，并仍能提供干净无抖动的输出信号。
输出可驱动多达10个LSTTL负载
绿色产品，无Sb/Br
输出可驱动多达10个LSTTL负载
绿色产品，无Sb/Br
SN74HC132N中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 2 V |
| 产品种类: | 逻辑门 | 电源电压-最大: | 6 V |
| 逻辑功能: | NAND | 最小工作温度: | - 40 ℃ |
| 栅极数量: | 4 Gate | 最大工作温度: | + 85 ℃ |
| 逻辑系列: | HC | 安装风格: | Through Hole |
| 输入线路数量: | 8 Input | 功能: | NAND |
| 封装 / 箱体: | PDIP-14 | 输入类型: | Schmitt Trigger |
| 输出线路数量: | 4 Output | 逻辑类型: | 2-Input NAND |
| 低电平输出电流: | 5.2 mA | 工作电源电流: | 20 uA |
| 高电平输出电流: | - 5.2 mA | 工作电源电压: | 5 V |
| 传播延迟时间: | 14 ns |

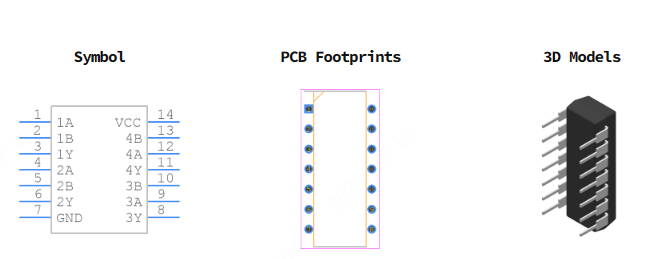

SN74HC132N引脚图
