SN74HC374N
- 厂商名称德州仪器
- 元件分类触发器
- 中文描述触发器, 74HC374, D, 19 ns, 70
- 英文描述Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOP T/R
- 数据手册SN74HC374N数据手册Datasheet PDF
- 在线购买
SN74HC374N概述
SN74HC374N是一款具有3态输出的八位边沿触发D型触发器。它专为驱动高电容或相对低阻抗负载而设计。它特别适用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。x92HC374器件的八个触发器都是边沿触发的D型触发器。在时钟（CLK）输入正转换时，Q输出被设置为数据（D）输入所设置的逻辑电平。输出使能（OE）输入将八个输出置于正常逻辑状态（高或低逻辑电平）或高阻抗状态。在高阻抗状态下，输出既不会对总线线路造成很大的负载，也不会对总线线路造成很大的驱动。高阻抗状态和更大的驱动力使其能够在没有接口或上拉元件的情况下驱动总线线路。
高电流三态真输出可驱动多达15个LSTTL负载
完全并行访问负载
80µA最大低功耗
14ns典型tpd
±6mA 5V时的输出驱动
1µA最大低输入电流
±35mA连续输出电流
±70mA通过VCC或GND的连续电流
高电流三态真输出可驱动多达15个LSTTL负载
完全并行访问负载
80µA最大低功耗
14ns典型tpd
±6mA 5V时的输出驱动
1µA最大低输入电流
±35mA连续输出电流
±70mA通过VCC或GND的连续电流
SN74HC374N中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 2 V |
| 产品种类: | 触发器 | 电源电压-最大: | 6 V |
| 逻辑类型: | D-Type Flip-Flop | 安装风格: | Through Hole |
| 逻辑系列: | HC | 最小工作温度: | - 40 ℃ |
| 电路数量: | 8 Circuit | 最大工作温度: | + 85 ℃ |
| 输出类型: | 3-State | 通道数量: | 8 Channel |
| 封装 / 箱体: | PDIP-20 | 输入线路数量: | 3 |
| 输入类型: | CMOS | 输出线路数量: | 1 Line |
| 极性: | Non-Inverting | 工作电源电压: | 6 V |
| 传播延迟时间: | 230 ns | 静态电流: | 8 uA |
| 高电平输出电流: | - 7.8 mA | 系列: | SN74HC374 |
| 低电平输出电流: | 7.8 mA |

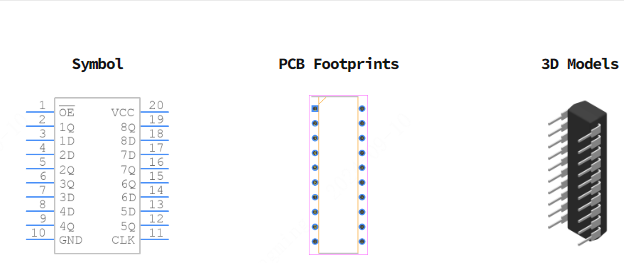

SN74HC374N引脚图
