USB6B1RL
- 厂商名称意法半导体
- 元件分类ESD保护二极管
- 中文描述静电保护装置, 排列, SOIC, 8引脚, 5.25V, 500W, USB6B
- 英文描述TVS Diode Array Bi-Directional USB6B1RL,500W SOIC 8-Pin
- 数据手册USB6B1RL数据手册Datasheet PDF
- 在线购买
USB6B1RL概述
USB6B1RL是一款数据线ESD保护器件。它能保护两条输入线免受过压影响。此外，该器件还能将电源轨保持在安全范围内。
集成箝位保护功能的全二极管电桥
电容极低
为每条线路和电源电压之间提供保护
输入和输出分离（所谓的4点结构），可提高ESD抗扰度
6V最低击穿电压
10μA漏电流
集成箝位保护功能的全二极管电桥
电容极低
为每条线路和电源电压之间提供保护
输入和输出分离（所谓的4点结构），可提高ESD抗扰度
6V最低击穿电压
10μA漏电流
USB6B1RL中文参数
| 制造商: | STMicroelectronics | 峰值脉冲功耗 (Pppm): | 500 W |
| 产品种类: | ESD保护二极管/TVS二极管 | Cd - 二极管电容 : | 25 pF |
| 极性: | Unidirectional | Vesd - 静电放电电压触点: | 8 kV |
| 通道数量: | 2 Channel | Vesd - 静电放电电压气隙: | 15 kV |
| 工作电压: | 5.25 V | 产品类型: | ESD Suppressors |
| 端接类型: | SMD/SMT | 最小工作温度: | - 40 ℃ |
| 钳位电压: | - | 最大工作温度: | + 85 ℃ |
| 击穿电压: | 6 V | 系列: | USB6B1 |
| 封装 / 箱体: | SOIC-8 | 工作电源电压: | 5 V |
| Ipp - 峰值脉冲电流: | 25 A |

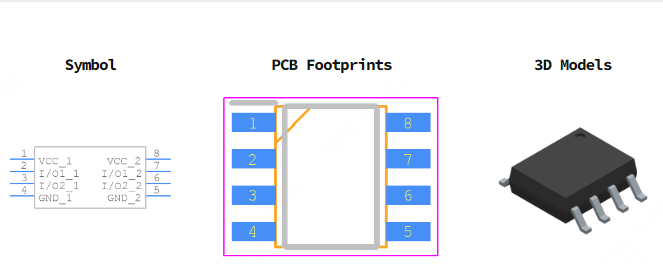

USB6B1RL引脚图
