LM293P
- 厂商名称德州仪器
- 元件分类模拟比较器
- 中文描述模拟比较器,差分,2放大器,300 ns,2V至36V,DIP,8引脚
- 英文描述LM293P,Dual Comparator Open Collector 1.3μs 12 V,15 V,18 V,24 V,28 V,3 V,5 V,9 V 8-Pin PDIP
- 数据手册LM293P数据手册Datasheet PDF
- 在线购买
LM293P概述
LM293P是一款独立于两个电源的电压比较器，设计用于在宽电压范围内使用单电源工作。只要两个电源之间的电压差为2至36V，且VCC至少比输入共模电压正1.5V，则也可以使用双电源工作。泄放电流与电源电压无关。输出端可连接到其他集电极开路输出端，以实现有线-AND关系。
低电源电流漏极与电源无关
0.4mA每个比较器的典型电压
25nA典型低输入偏置电流
2mV典型低输入偏移电压
共模输入电压范围（包括接地
±36V差分输入电压范围等于最大额定电源电压
低输出饱和电压
输出与TTL、MOS和CMOS兼容
绿色产品，无Sb/Br
低电源电流漏极与电源无关
0.4mA每个比较器的典型电压
25nA典型低输入偏置电流
2mV典型低输入偏移电压
共模输入电压范围（包括接地
±36V差分输入电压范围等于最大额定电源电压
低输出饱和电压
输出与TTL、MOS和CMOS兼容
绿色产品，无Sb/Br
LM293P中文参数
| 制造商: | Texas Instruments | 每个通道的输出电流: | 6 mA |
| 产品种类: | 模拟比较器 | Vos - 输入偏置电压 : | 5 mV |
| 安装风格: | Through Hole | Ib - 输入偏流: | 250 nA |
| 封装 / 箱体: | PDIP-8 | 最小工作温度: | - 25 ℃ |
| 通道数量: | 2 Channel | 最大工作温度: | + 85 ℃ |
| 输出类型: | CMOS, TTL | 系列: | LM293 |
| 响应时间: | 300 ns | GBP-增益带宽产品: | - |
| 比较器类型: | Differential | Ios - 输入偏置电流 : | 50 nA |
| 电源电压-最小: | 2 V | 最小双重电源电压: | 1 V |
| 电源电压-最大: | 30 V | 工作电源电压: | 2 V to 30 V |
| 工作电源电流: | 500 uA |

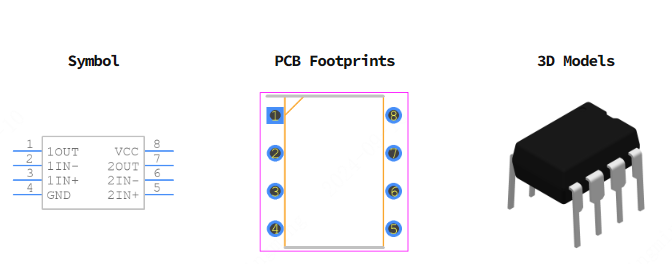

LM293P引脚图
