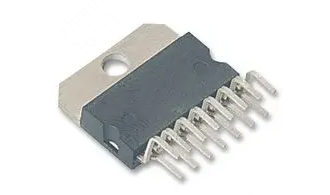

TDA7294V
- 厂商名称意法半导体
- 元件分类音频放大器
- 中文描述音频功率放大器,70W x 18Ohm,AB,1放大器,±10V至±40V,Multiwatt,15引脚
- 英文描述Audio Amplifiers 100W Audio Amplifier
- 数据手册TDA7294V数据手册Datasheet PDF
- 在线购买
TDA7294V概述
TDA7294V是一款DMOS音频放大器,带静音和待机功能,Multiwatt15V封装.该产品设计用作Hi-Fi应用中的音频AB类放大器.即使在电源电压调节不良和高电源电压抑制的情况下,也能够为4ohm和8ohm负载提供最高功率.内置静音功能带开启延迟,可简化远程运作,消除开关噪声.
高输出电流能力
非常宽的工作电压范围,±10至±40V
高达100W的输出功率(音乐功率)
输入偏置电流为500nA
静态电流30mA
摆率为10V/μs
频率响应(-3dB)范围20Hz至20KHz
短路保护与过热关断
非常低的噪声与失真
工作环境温度范围:0°C至70°C
高输出电流能力
非常宽的工作电压范围,±10至±40V
高达100W的输出功率(音乐功率)
输入偏置电流为500nA
静态电流30mA
摆率为10V/μs
频率响应(-3dB)范围20Hz至20KHz
短路保护与过热关断
非常低的噪声与失真
工作环境温度范围:0°C至70°C
TDA7294V中文参数
| 制造商: | STMicroelectronics | 双重电源电压: | +/- 12 V, +/- 15 V, +/- 18 V, +/- 24 V, +/- 28 V |
| 产品种类: | 音频放大器 | 增益: | 80 dB |
| 类: | Class-AB | 高度: | 10.7 mm |
| 输出功率: | 100 W | Ib - 输入偏流: | 500 nA |
| THD + 噪声: | 0.0001 | 输入类型: | Differential |
| 封装 / 箱体: | Multiwatt-15 | 长度: | 19.6 mm |
| 音频 - 负载阻抗: | 8 Ohms | 最大双重电源电压: | +/- 40 V |
| 电源电压-最小: | 10 V | 最小双重电源电压: | +/- 10 V |
| 电源电压-最大: | 40 V | 通道数量: | 1 Channel |
| 最小工作温度: | 0 ℃ | 工作电源电流: | 65 mA |
| 最大工作温度: | + 70 ℃ | 工作电源电压: | 50 V |
| 安装风格: | Through Hole | 输出电流: | 10 A |
| 系列: | TDA7294 | Pd-功率耗散: | 50 W |
| 描述/功能: | Speaker | PSRR - 电源抑制比: | 75 dB |

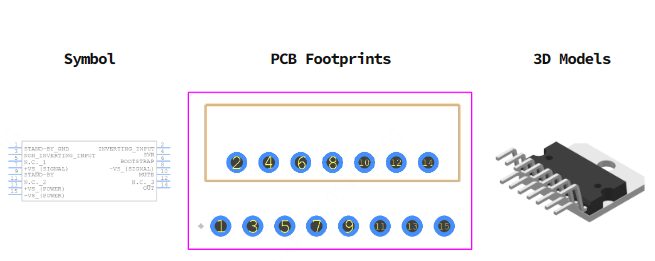

TDA7294V引脚图
