STW42N65M5

STW42N65M5

  • 厂商名称意法半导体
  • 元件分类MOS管
  • 中文描述N沟道650V、0.070 Ohm典型值、33A MDmesh M5功率MOSFET,TO-247封装
  • 英文描述D44H11,NPN Bipolar Transistor,20A 80V HFE:40 Power,3-Pin TO-220
  • 数据手册STW42N65M5数据手册Datasheet PDF
  • 在线购买

STW42N65M5概述

MDmesh V是一种革命性的功率MOSFET技术,它基于创新的专有垂直工艺,并与意法半导体著名的PowerMESH水平布局结构相结合。该产品具有极低的导通电阻,在硅基功率MOSFET中无与伦比,因此特别适用于需要超高功率密度和出色效率的应用。

所有功能

100%经过雪崩测试

TO-220全球最佳RDS(on)

高dv/dt能力

更高的VDSS额定值

易于驱动

出色的开关性能

STW42N65M5中文参数

制造商: STMicroelectronics Qg-栅极电荷: 98 nC
产品种类: MOSFET 最小工作温度: - 55 ℃
技术: Si 最大工作温度: + 150 ℃
安装风格: Through Hole Pd-功率耗散: 190 W
封装 / 箱体: TO-247-3 通道模式: Enhancement
晶体管极性: N-Channel 配置: Single
通道数量: 1 Channel 下降时间: 13 ns
Vds-漏源极击穿电压: 650 V 上升时间: 24 ns
Id-连续漏极电流: 33 A 晶体管类型: 1 N-Channel
Rds On-漏源导通电阻: 70 mOhms 典型关闭延迟时间: 65 ns
Vgs - 栅极-源极电压: - 25 V, + 25 V 典型接通延迟时间: 61 ns
Vgs th-栅源极阈值电压: 3 V

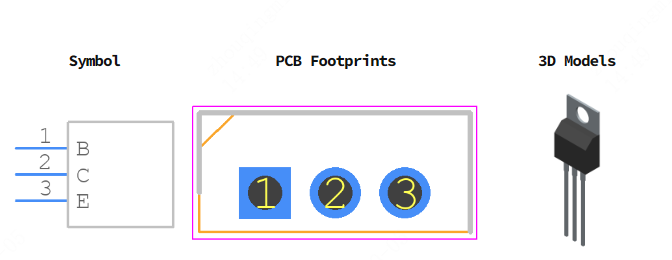

STW42N65M5引脚图

STW42N65M5引脚图和PCB焊盘图
