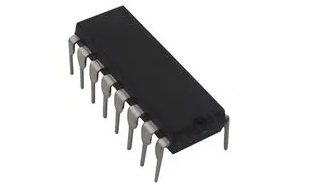

CD4050BE
- 厂商名称德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述缓冲器, CD4050, 3 V至18 V, DIP-16
- 英文描述CD4050BE,Hex Inverter Buffer,Converter,26mA-0.5→20 V 16-Pin PDIP
- 数据手册CD4050BE数据手册Datasheet PDF
- 在线购买
CD4050BE概述
CD4050BE是CMOS十六进制非反相缓冲器/转换器，只需使用一个电源电压（VCC）即可实现逻辑电平转换。当这些器件用于逻辑电平转换时，输入信号高电平(VIH)可能会超过VCC电源电压。这些器件旨在用作CMOS至DTL/TTL转换器，可直接驱动两个DTL/TTL负载。
用于驱动2个TTL负载的高灌电流
高低电平逻辑转换
100%20V时静态电流测试
18V时最大输入电流为1µA
绿色产品
用于驱动2个TTL负载的高灌电流
高低电平逻辑转换
100%20V时静态电流测试
18V时最大输入电流为1µA
绿色产品
CD4050BE中文参数
| 制造商: | Texas Instruments | 电源电压-最大: | 20 V |
| 产品种类: | 缓冲器和线路驱动器 | 工作电源电流: | 60 uA |
| 逻辑系列: | 4000 | 最小工作温度: | - 55 ℃ |
| 输入线路数量: | 6 Input | 最大工作温度: | + 125 ℃ |
| 输出线路数量: | 6 Output | 安装风格: | Through Hole |
| 极性: | Non-Inverting | 输入信号类型: | Single-Ended |
| 封装 / 箱体: | PDIP-16 | 逻辑类型: | CMOS |
| 高电平输出电流: | - 5.2 mA | 通道数量: | 6 Channel |
| 低电平输出电流: | 25 mA | 工作电源电压: | 3 V to 18 V |
| 静态电流: | 40 nA | 传播延迟时间: | 140 ns at 5 V, 80 ns at 10 V, 60 ns at 15 V |
| 电源电压-最小: | - 500 mV |
CD4050BE引脚图
