SN74HC10N
- 厂商名称德州仪器
- 元件分类逻辑门
- 中文描述3通道、3输入、2 V至6 V 5.2 mA驱动强度NAND栅极
- 英文描述3-ch,3-input,2-V to 6-V 5.2 mA drive strength NAND gate
- 数据手册SN74HC10N数据手册Datasheet PDF
- 在线购买
SN74HC10N概述
SN74HC10N器件包含三个独立双输入或非门。每个逻辑门以正逻辑执行布尔函数Y=A●B●C。
SN74HC10的特性
缓冲输入
宽工作电压范围：2V至6V
宽工作温度范围：–40°C至+85°C
支持多达10个LSTTL负载的扇出
与LSTTL逻辑IC相比，可显著降低功耗
SN74HC10的特性
缓冲输入
宽工作电压范围：2V至6V
宽工作温度范围：–40°C至+85°C
支持多达10个LSTTL负载的扇出
与LSTTL逻辑IC相比，可显著降低功耗
SN74HC10N中文参数
| 制造商: | Texas Instruments | 传播延迟时间: | 9 ns |
| 产品种类: | 逻辑门 | 电源电压-最小: | 2 V |
| 逻辑功能: | NAND | 电源电压-最大: | 6 V |
| 栅极数量: | 3 Gate | 最小工作温度: | - 40 C |
| 逻辑系列: | HC | 最大工作温度: | + 85 ℃ |
| 输入线路数量: | 9 Input | 安装风格: | Through Hole |
| 封装 / 箱体: | PDIP-14 | 输入类型: | CMOS |
| 输出线路数量: | 3 Output | 逻辑类型: | 3-Input NAND |
| 低电平输出电流: | 5.2 mA | 工作电源电流: | 20 uA |
| 高电平输出电流: | - 5.2 mA | 工作电源电压: | 5 V |

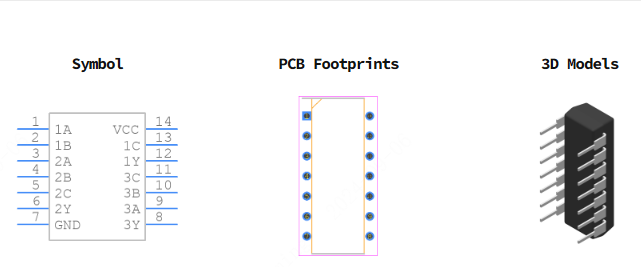

SN74HC10N引脚图
