LF247DT
- 厂商名称意法半导体
- 元件分类运算放大器
- 中文描述运算放大器，JFET，4个放大器，4MHz，16V/µs，±18V，SOIC，14引脚
- 英文描述Low input current(200pA),high slew rate(16V/us)36V JFET Op-Amps,quad
- 数据手册LF247DT数据手册Datasheet PDF
- 在线购买
LF247DT概述
LF247DT是一款宽带四路J型场效应管运算放大器。该放大器在单片集成电路中集成了高压J-FET和双极晶体管。该放大器具有高压摆率、低输入偏置和失调电流以及低失调电压温度系数等特点。
低功耗
宽共模（高达VCC+）和差分电压范围
低输入偏置和失调电流
输出短路保护
内部频率补偿
无锁存操作
高压摆率为16V/µs（典型值），外壳样式为小外形封装(SO14)
工作温度范围为-40°C至+105°C
相位裕度为45
功率耗散为680mW
低功耗
宽共模（高达VCC+）和差分电压范围
低输入偏置和失调电流
输出短路保护
内部频率补偿
无锁存操作
高压摆率为16V/µs（典型值），外壳样式为小外形封装(SO14)
工作温度范围为-40°C至+105°C
相位裕度为45
功率耗散为680mW
LF247DT中文参数
| 制造商: | STMicroelectronics | CMRR - 共模抑制比: | 70 dB |
| 产品种类: | 运算放大器 - 运放 | en - 输入电压噪声密度: | 15 nV/sqrt Hz |
| 通道数量: | 4 Channel | 封装 / 箱体: | SOIC-14 |
| GBP-增益带宽产品: | 4 MHz | 安装风格: | SMD/SMT |
| SR - 转换速率 : | 16 V/us | 关闭: | No Shutdown |
| Vos - 输入偏置电压 : | 10 mV | 最小工作温度: | - 40 ℃ |
| Ib - 输入偏流: | 200 pA | 最大工作温度: | + 105 ℃ |
| 电源电压-最大: | 18 V | 系列: | LF247 |
| 电源电压-最小: | - 18 V | 最大双重电源电压: | +/- 18 V |
| 工作电源电流: | 10.8 mA | 工作电源电压: | +/- 18 V |
| 每个通道的输出电流: | 60 mA |

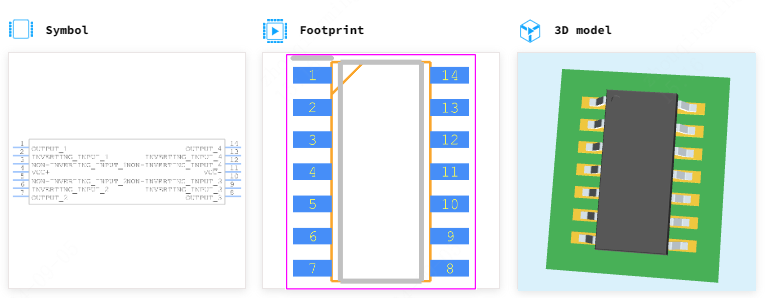

LF247DT引脚图
