UC3844BD1013TR
- 厂商名称意法半导体
- 元件分类PMW控制器
- 中文描述PWM控制器,电流模式,11V至30V电源,500kHz,1.6Vlow&13.Vhigh/200mA输出,SOIC-8
- 英文描述UC3844BD1013TR,PWM Current Mode Controller,1 A Boost,Flyback,500 kHz 8-Pin SOIC
- 数据手册UC3844BD1013TR数据手册Datasheet PDF
- 在线购买
UC3844BD1013TR概述
UC3844BD1013TR是一款高性能电流模式PWM控制器。这款控制IC具备实施离线或直流到直流固定频率电流模式控制方案所需的功能，只需极少的外部元件。内部实现的电路包括一个用于精确负载周期控制的微调振荡器、启动电流小于0.5mA的欠压锁定、误差放大器输入端的精确基准微调、确保锁存操作的逻辑、一个同时提供限流控制的PWM比较器和一个图腾柱输出级，该图腾柱输出级专为提供或吸收峰值电流而设计。输出级适用于驱动N沟道MOSFET，在关断状态下功率较低。该系列产品的不同之处在于欠压锁定阈值和最大占空比范围。
频率控制精确的微调振荡器
振荡器频率保证为250KHz
电流模式工作频率高达500KHz
自动前馈补偿，启动和工作电流低
用于逐周期电流限制的闭锁PWM
内部微调基准，带欠压锁定功能
大电流图腾柱输出
带滞后的欠压锁定
SO8封装，-40至150°C结点工作温度
电源电压（低阻抗源）为30V，输出电流为±1A
频率控制精确的微调振荡器
振荡器频率保证为250KHz
电流模式工作频率高达500KHz
自动前馈补偿，启动和工作电流低
用于逐周期电流限制的闭锁PWM
内部微调基准，带欠压锁定功能
大电流图腾柱输出
带滞后的欠压锁定
SO8封装，-40至150°C结点工作温度
电源电压（低阻抗源）为30V，输出电流为±1A
UC3844BD1013TR中文参数
| 制造商: | STMicroelectronics | 最小工作温度: | - 40 C |
| 产品种类: | PMW控制器 | 最大工作温度: | + 150 ℃ |
| 拓扑结构: | Boost, Flyback, Forward | 安装风格: | SMD/SMT |
| 输出端数量: | 1 Output | 封装 / 箱体: | SOIC-8 |
| 开关频率: | 500 kHz | 下降时间: | 50 ns |
| 占空比 - 最大: | 0.5 | 工作电源电压: | 30 V |
| 输入电压: | 30 V | 上升时间: | 50 ns |
| 输出电压: | 4.9 V to 5.1 V | 系列: | UC3844B |
| 输出电流: | 1 A |

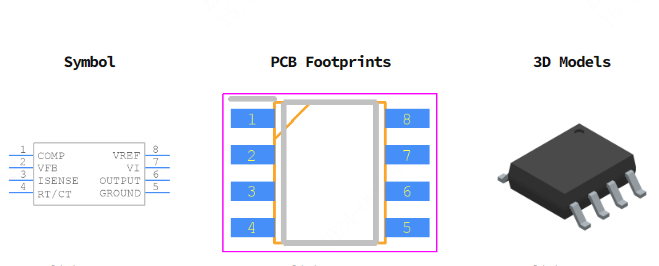

UC3844BD1013TR引脚图
