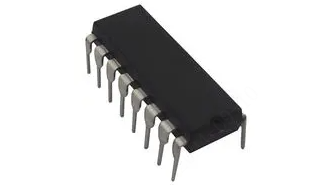

SN74HC157N
- 厂商名称德州仪器
- 元件分类多路复用器
- 中文描述数据选择器/多路复用器,HC系列,4通道,2:1,2 V至6 V,DIP-16
- 英文描述Quadruple 2-Line To 1-Line Data Selectors/Multiplexers
- 数据手册SN74HC157N数据手册Datasheet PDF
- 在线购买
SN74HC157N概述
SN74HC157N是一款2对1四路数据选择器/多路复用器，包含反相器和驱动器，可为四个输出门提供完整的数据选择。提供单独的选通(G)输入。一个4位字从两个源之一中选择，并路由至四个输出。HC157系列器件提供真实数据。
输出可驱动多达15个LSTTL负载
80µA最大低功耗
典型tpd=11ns
±6mA 5V时的输出驱动
1µA最大低输入电流
输出可驱动多达15个LSTTL负载
80µA最大低功耗
典型tpd=11ns
±6mA 5V时的输出驱动
1µA最大低输入电流
SN74HC157N中文参数
| 制造商: | Texas Instruments | 安装风格: | Through Hole |
| 产品种类: | 编码器、解码器、复用器和解复用器 | 最小工作温度: | - 40 ℃ |
| 产品: | Selectors / Multiplexers | 最大工作温度: | + 85 ℃ |
| 逻辑系列: | HC | 高电平输出电流: | - 7.8 mA |
| 输入线路数量: | 2 Input | 逻辑类型: | Data Selectors/Multiplexers |
| 输出线路数量: | 1 Output | 低电平输出电流: | 7.8 mA |
| 封装 / 箱体: | PDIP-16 | 最大时钟频率: | 28 MHz |
| 位数: | 4 bit | 电路数量: | 4 Circuit |
| 传播延迟时间: | 32 ns | 工作电源电压: | 2 V to 6 V |
| 电源电压-最小: | 2 V | Pd-功率耗散: | 1.25 W |
| 电源电压-最大: | 6 V | 系列: | SN74HC157 |

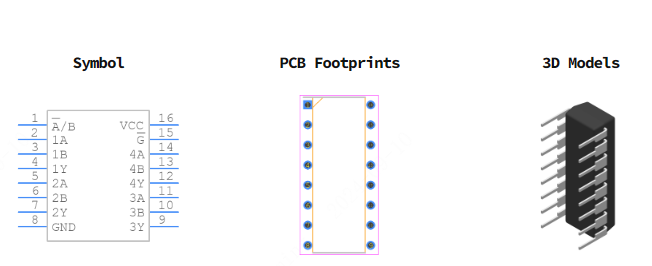

SN74HC157N引脚图
