L6506
- 厂商名称意法半导体
- 元件分类步进电机驱动芯片
- 中文描述电机驱动器/控制器,步进,4.5V至7V电源,3.5V/2.75 mA/4路输出,DIP-18
- 英文描述L6506, Stepper Motor Controller, 4.5 → 7 V, 18-Pin PDIP<span> </span>
- 数据手册L6506数据手册Datasheet PDF
- 在线购买
L6506概述
L6506是一款线性集成电路电流控制器，设计用于检测和控制步进电机和类似设备的电流。当与L293、L298、L7150和L6114/L6115配合使用时，该芯片组可为电感负载提供恒流驱动，并通过功率级执行从控制逻辑到接口的所有功能。两个或多个设备可通过同步引脚实现同步。在这种工作模式下，主芯片中的振荡器会设定所有芯片的工作频率。
L6506中文参数
| 制造商: | STMicroelectronics | 最小工作温度: | - 40 C |
| 产品种类: | 步进电机驱动芯片 | 最大工作温度: | + 150 ℃ |
| 产品: | Stepper Motor Controllers / Drivers | 安装风格: | SMD/SMT |
| 类型: | Full Bridge | 封装 / 箱体: | SOIC-20 |
| 工作电源电压: | 4.5 V to 7 V | 湿度敏感性: | Yes |
| 输出电流: | 2.75 mA | 系列: | L6506 |
| 工作电源电流: | 25 mA |

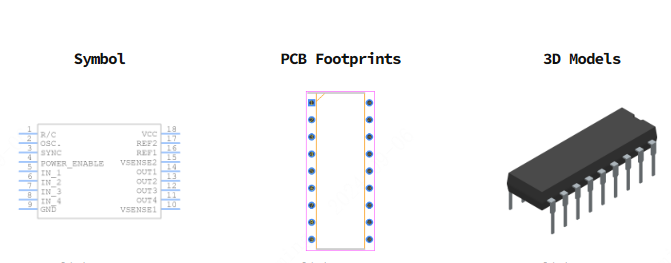

L6506引脚图
