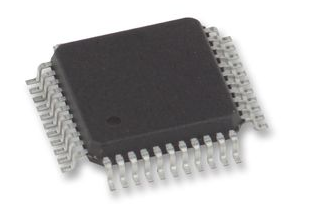

PIC16F877-04/PQ
- 厂商名称Microchip
- 元件分类8位微控制器
- 中文描述8位，MCU微控制单元，闪存，PIC16 Family PIC16F8XX Series Microcontrollers，4 MHz，14 KB，368 Byte，44引脚，QFP
- 英文描述MCU 8-bit PIC RISC 14KB Flash 5V 44-Pin MQFP Tray
- 数据手册PIC16F877-04/PQ数据手册Datasheet PDF
- 在线购买
PIC16F877-04/PQ概述
PIC16F877-04/PQ是中等范围的PIC16系列8位功能强大（执行200纳秒指令），但易于编程（仅35条单字指令），基于CMOS闪存的单片机具有强大的PIC®（RISC）架构。该产品具有公认的中档x14架构的所有优点，并具有标准化功能，包括14kB的可寻址程序存储器大小，368bytes的数据存储器大小和8通道10位模数（A/D）转换器。该器件的最大工作频率为4MHz，工作电压范围为2至5.5V。
35条（14位宽）易于学习的说明
8级硬件堆栈
1个（9位）文件选择寄存器
硬件中断处理
在线串行编程?（ICSP?）
上电复位（POR）
上电计时器（PWRT）
振荡器起振定时器（OST）
可编程代码保护
省电休眠模式
通过两个引脚进行在线调试
256字节EEPROM数据存储器
2个捕获/比较/PWM（ECCP）
两个8位数字计时器
1个16位数字计时器
应用
工业，车用，消费电子产品，电机驱动与控制，照明，医用，安全
35条（14位宽）易于学习的说明
8级硬件堆栈
1个（9位）文件选择寄存器
硬件中断处理
在线串行编程?（ICSP?）
上电复位（POR）
上电计时器（PWRT）
振荡器起振定时器（OST）
可编程代码保护
省电休眠模式
通过两个引脚进行在线调试
256字节EEPROM数据存储器
2个捕获/比较/PWM（ECCP）
两个8位数字计时器
1个16位数字计时器
应用
工业，车用，消费电子产品，电机驱动与控制，照明，医用，安全
PIC16F877-04/PQ中文参数
| 系列名称 | PIC16F | 计时器 | 1 x 16位，2 x 8位 |
| 封装类型 | MQFP | USART 通道数量 | 1 |
| 安装类型 | 表面贴装 | 宽度 | 10.1mm |
| 引脚数目 | 44 | 高度 | 2.1mm |
| 装置核芯 | PIC | 计时器分辨率 | 8 bit, 16 bit |
| 数据总线宽度 | 8Bit | 模数转换器 | 8 x 10 位 |
| 程序存储器大小 | 256 x 8 字，8K x 14 字 | 长度 | 10.1mm |
| 最大频率 | 4MHz | 最高工作温度 | +70 °C |
| 内存大小 | 368 B | 模数转换器单元数目 | 1 |
| PWM单元数目 | 2 | 最低工作温度 | 0 °C |
| 模数转换器通道 | 8 | PWM分辨率 | 10Bit |
| SPI通道数目 | 1 | 模数转换器分辨率 | 10Bit |
| 典型工作电源电压 | 4 → 5.5 V | 指令集结构 | RISC |
| 尺寸 | 10.1 x 10.1 x 2.1mm | I2C通道数目 | 1 |
| 脉冲宽度调制 | 2（10 位）(CCP) | 计时器数目 | 3 |
| 程序存储器类型 | 闪存 |
PIC16F877-04/PQ引脚图
