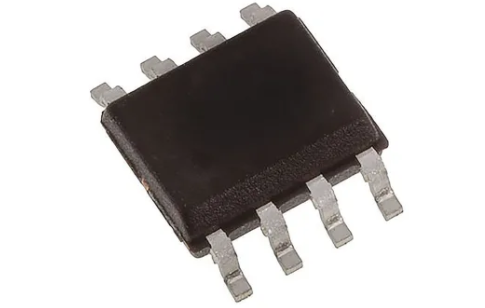

LM311DR
- 厂商名称TI德州仪器
- 元件分类电压比较器
- 中文描述电压比较器，高速，1个比较器，115 ns，3.5V至30V，SOIC，8引脚
- 英文描述High Speed，30V，Differential Comparator With Strobes
- 数据手册LM311DR数据手册Datasheet PDF
- 在线购买
LM311DR概述
LM311D是一款单高速电压比较器.该器件设计可由多种电源电压供电，包括用于运算放大器的±15 V电源，以及用于逻辑系统的5V电源.输出电平与大多数TTL和MOS电路兼容.该比较器能够驱动灯或继电器，并在50 mA时开关电压高达50 V.所有输入和输出都可以与系统接地隔离.输出可以驱动负载，以接地，VCC+或VCC-作为基准.可选失调平衡和选通功能，输出可以OR连接.如果选通为低电平，则无论差分输入如何，输出都处于OFF状态.
快速响应时间
选通能力
可选Q-Temp车用
可以采用单5V电源供电
应用
车用，信号处理，自动化与过程控制
快速响应时间
选通能力
可选Q-Temp车用
可以采用单5V电源供电
应用
车用，信号处理，自动化与过程控制
LM311DR中文参数
| 比较器类型 | 通用 | 尺寸 | 4.9 x 3.91 x 1.58mm |
| 安装类型 | 表面贴装 | 长度 | 4.9mm |
| 封装类型 | SOIC | 宽度 | 3.91mm |
| 电源类型 | 双，单 | 高度 | 1.58mm |
| 输出类型 | 开路集电极/发射极 | 最高工作温度 | +70 °C |
| 每片芯片通道数目 | 1 | 典型双电源电压 | ±12 V, ±3 V, ±5 V, ±9 V |
| 典型响应时间 | 0.165?s | 最低工作温度 | 0 °C |
| 引脚数目 | 8 | 典型电压增益 | 106.02 dB |
| 典型单电源电压 | 5 → 28 V |

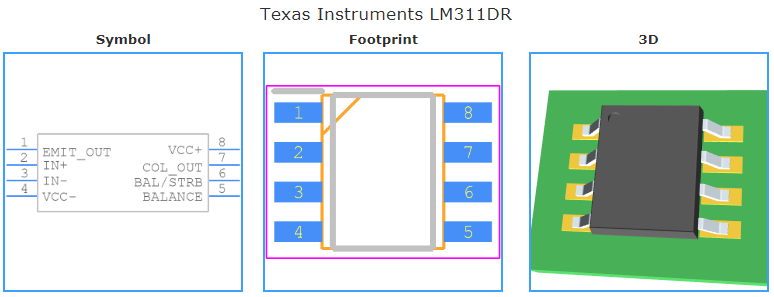

LM311DR引脚图
