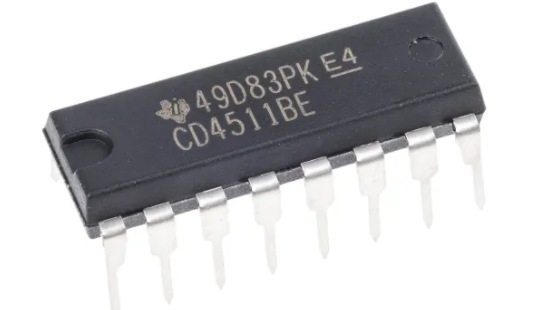

CD4511BE
- 厂商名称TI德州仪器
- 元件分类编码器/解码器
- 中文描述锁存和解码器解码器、驱动器，非反相，16引脚1 PDIP封装18 V
- 英文描述CMOS BCD-to-7-Segment LED Latch Decoder Drivers
- 数据手册CD4511BE数据手册Datasheet PDF
- 在线购买
CD4511BE概述
CD4511B类型是BCD至7段锁存解码器驱动器，由CMOS逻辑和npn双极晶体管输出设备构成在单个整体结构上。这些器件结合了RCA CMOS的低静态功耗和高抗噪能力，以及能够提供高达25 MA的npn双极输出晶体管。此功能使CD4511B类型可以直接驱动LED和其他显示器。
提供灯泡测试（LT），消隐（BL）和锁存启用或频闪输入，以分别测试显示器，关闭显示器或对其进行强度调制以及存储或选通BCD代码。当使用外部多路复用电路时，可以对几个不同的信号进行多路复用和显示。
提供灯泡测试（LT），消隐（BL）和锁存启用或频闪输入，以分别测试显示器，关闭显示器或对其进行强度调制以及存储或选通BCD代码。当使用外部多路复用电路时，可以对几个不同的信号进行多路复用和显示。
CD4511BE中文参数
| 逻辑系列 | 4000 | 尺寸 | 19.3 x 6.35 x 4.57mm |
| 逻辑功能 | 解码器、驱动器 | 高度 | 4.57mm |
| 每片芯片元件数目 | 1 | 长度 | 19.3mm |
| 每个元件输入使能数目 | 1 | 最大工作电源电压 | 18 V |
| 极性 | 非反相 | 最高工作温度 | +125 °C |
| 安装类型 | 通孔 | 宽度 | 6.35mm |
| 封装类型 | PDIP | 最小工作电源电压 | 3 V |
| 引脚数目 | 16 | 最低工作温度 | -55 °C |
CD4511BE引脚图
