TL074CDR
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述运算放大器，SOIC封装四路通道，表面贴装安装，双电源，14引脚
- 英文描述Quad Low-Noise JFET-Input General-Purpose Operational Amplifier
- 数据手册TL074CDR数据手册Datasheet PDF
- 在线购买
TL074CDR概述
TL074CDR是Texas Instruments普遍使用的高性能JFET输入、双极输出运算放大器，具有低输入偏置电流和高转换速率。这些运算放大器具有低噪声和低失真，适合用于广泛的音频和信号处理应用。高输入阻抗使其成为必须最小化电路负载的应用的理想选择。单一TL071和TL081设备提供偏移调整和外部补偿选项。
低输入偏置和补偿电流
广泛的电压范围：±5至±15V
低噪音：1 kHz时典型值为18nV/√Hz
高转换速率：13 V/μs（典型）
低总谐波畸变：0.003%（典型）
提供单路、双路和四路设备
低输入偏置和补偿电流
广泛的电压范围：±5至±15V
低噪音：1 kHz时典型值为18nV/√Hz
高转换速率：13 V/μs（典型）
低总谐波畸变：0.003%（典型）
提供单路、双路和四路设备
TL074CDR中文参数
| 安装类型 | 表面贴装 | 最低工作温度 | 0 °C |
| 封装类型 | SOIC | 宽度 | 3.91mm |
| 电源类型 | 双 | 长度 | 8.65mm |
| 每片芯片通道数目 | 4 | 尺寸 | 8.65 x 3.91 x 1.58mm |
| 引脚数目 | 14 | 典型电压增益 | 106 dB |
| 典型增加带宽产品 | 3MHz | 高度 | 1.58mm |
| 典型双电源电压 | ±12 V, ±15 V, ±5 V, ±9 V | 轨对轨 | 无 |
| 典型转换速率 | 13V/?s | 典型输入电压噪声密度 | 18nV/√Hz |
| 最高工作温度 | +70 °C |

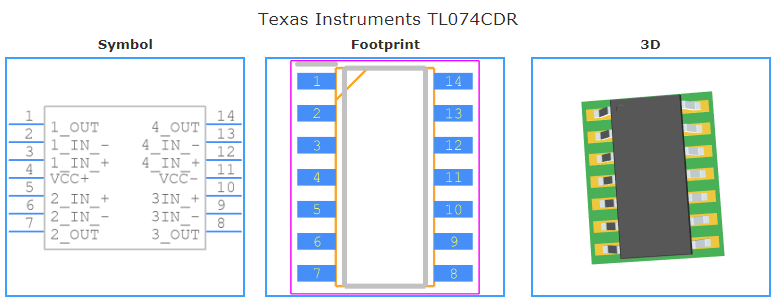

TL074CDR引脚图
