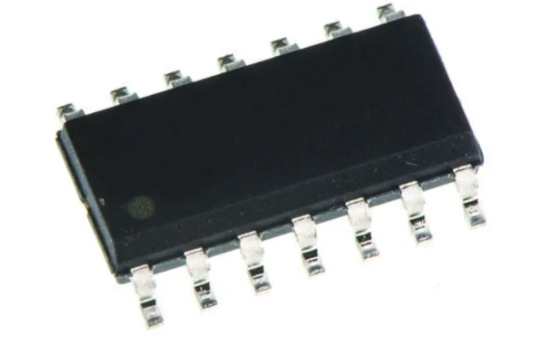

SN74HC00DR
- 厂商名称TI德州仪器
- 元件分类门极和反相器
- 中文描述德州仪器，4个，2输入，NAND逻辑门，5.2mA，14引脚，SOIC封装
- 英文描述IC GATE NAND 4CH 2-INP 14SOIC
- 数据手册SN74HC00DR数据手册Datasheet PDF
- 在线购买
SN74HC00DR概述
SN74HC00DR器件包含四个独立的2输入NAND门。它们以正逻辑执行布尔函数Y=A×B或Y=A+B。
SN74HC00的特性
2 V至6 V的宽工作电压范围
输出可驱动多达10个LSTTL负载
低功耗：I CC 20-?A（最大值）
典型的t pd：8 ns
5V时±4mA输出驱动
低输入电流：1?A（最大值）
SN74HC00的特性
2 V至6 V的宽工作电压范围
输出可驱动多达10个LSTTL负载
低功耗：I CC 20-?A（最大值）
典型的t pd：8 ns
5V时±4mA输出驱动
低输入电流：1?A（最大值）
SN74HC00DR中文参数
| 逻辑功能 | NAND | 最长传播延迟时间@最长CL | 15 ns @ 6 V, 18 ns @ 4.5 V, 90 ns @ 2 V |
| 安装类型 | 表面贴装 | 最小工作电源电压 | 2 V |
| 元件数目 | 4 | 最大低电平输出电流 | 5.2mA |
| 每逻辑门 的输入端数量 | 2 | 宽度 | 3.91mm |
| 施密特触发器输入 | 否 | 最低工作温度 | -40 °C |
| 封装类型 | SOIC | 尺寸 | 8.65 x 3.91 x 1.58mm |
| 引脚数目 | 14 | 高度 | 1.58mm |
| 逻辑系列 | HC | 长度 | 8.65mm |
| 最大工作电源电压 | 6 V | 传输延迟测试条件 | 50pF |
| 最大高电平输出电流 | -5.2mA | 最高工作温度 | +85 °C |

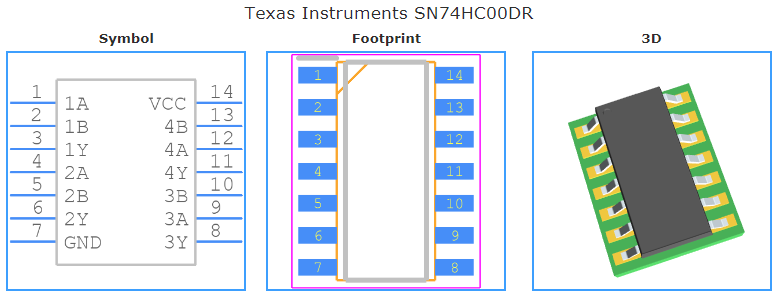

SN74HC00DR引脚图
