NE5534P
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述运算放大器，单，1个放大器，10 MHz，13 V/?s，±5V至±15V，DIP，8引脚
- 英文描述Op Amp Single Low Noise Amplifier±15V 8-Pin PDIP Tube
- 数据手册NE5534P数据手册Datasheet PDF
- 在线购买
NE5534P概述
NE5534P器件是高性能运算放大器，具有出色的直流和交流特性。其中的一些功能包括极低的噪声，高输出驱动能力，高单位增益和最大输出摆幅带宽，低失真和高压摆率。
这些运算放大器在内部进行了等于或大于三倍的增益补偿。可以通过在COMP和COMP/BAL之间使用外部补偿电容器来获得针对各种应用的频率响应的优化。这些器件具有输入保护二极管，输出短路保护和通过使用BALANCE和COMP/BAL引脚的失调电压归零功能。
这些运算放大器在内部进行了等于或大于三倍的增益补偿。可以通过在COMP和COMP/BAL之间使用外部补偿电容器来获得针对各种应用的频率响应的优化。这些器件具有输入保护二极管，输出短路保护和通过使用BALANCE和COMP/BAL引脚的失调电压归零功能。
NE5534P中文参数
| 安装类型 | 通孔 | 最低工作温度 | 0 °C |
| 封装类型 | PDIP | 轨对轨 | 无 |
| 电源类型 | 双 | 典型输入电压噪声密度 | 4nV/√Hz |
| 每片芯片通道数目 | 1 | 宽度 | 6.35mm |
| 引脚数目 | 8 | 尺寸 | 9.81 x 6.35 x 4.57mm |
| 典型增加带宽产品 | 10MHz | 典型电压增益 | 100 dB |
| 典型双电源电压 | ±12 V, ±9 V | 长度 | 9.81mm |
| 典型转换速率 | 13V/?s | 高度 | 4.57mm |
| 最高工作温度 | +70 °C |

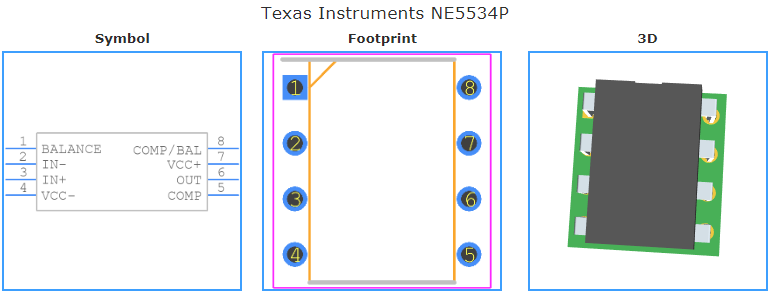

NE5534P引脚图
