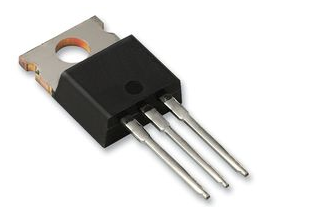

L7812ABV
- 厂商名称ST意法半导体
- 元件分类线性稳压器LDO
- 中文描述线性稳压器，固定，7812系列，精准，19V至35V输入，12V和1.5A输出，TO-220-3
- 英文描述Standard Regulator Pos 12V 1.5A 3-Pin(3+Tab)TO-220AB Tube
- 数据手册L7812ABV数据手册Datasheet PDF
- 在线购买
L7812ABV概述
L7812ABV是一款1.5A 3端子正压稳压器芯片，可提供本地卡上调节，消除了与单点调节相关的分配问题.具有内部电流限制，过热关断与安全区域保护，使其非常坚固.如果配合足够的散热，它可以提供超过1A的输出电流.虽然主要设计用作为固定稳压器，但它可以配合外部组件使用，以提供可调的电压与电流.
热过载保护
短路保护
输出转换SOA保护
输出电压公差:2%
温度范围内保证
应用
电源管理
热过载保护
短路保护
输出转换SOA保护
输出电压公差:2%
温度范围内保证
应用
电源管理
L7812ABV中文参数
| 输出电压 | 12 V | 精确度 | 0.02 |
| 最大输出电流 | 1A | 长度 | 10.4mm |
| 封装类型 | TO-220 | 线路调节 | 120 mV |
| 输出类型 | 固定 | 负荷调节 | 100 mV |
| 安装类型 | 通孔 | 高度 | 9.15mm |
| 最大输入电压 | 35 V | 静态电流 | 4.4mA |
| 引脚数目 | 3 | 宽度 | 4.6mm |
| 最低工作温度 | -40 °C | 系列 | L78xx |
| 最高工作温度 | +125 °C | 尺寸 | 10.4 x 4.6 x 9.15mm |
| 输出数目 | 1 | 典型压差电压@电流 | 2 V @ 1 A |
| 极性 | 正极 |

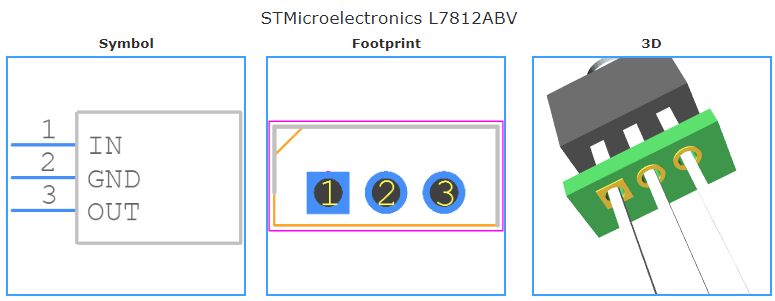

L7812ABV引脚图
