AD8628ARTZ-REEL7
- 厂商名称ADI
- 元件分类精密运算放大器
- 中文描述运算放大器，SOT-23封装，1通道，表面贴装安装，双，单电源，零漂移，5引脚
- 英文描述SP Amp Chopper Stabilization Single R-R I/O 2.5V/5V 5-Pin SOT-23 T/R
- 数据手册AD8628ARTZ-REEL7数据手册Datasheet PDF
- 在线购买
AD8628ARTZ-REEL7概述
AD8628ARTZ-REEL7为宽带宽、自稳零放大器，具有轨到轨输入和输出摆幅以及低噪声特性，采用2.7 V至5 V单电源供电（或±1.35 V至±2.5 V双电源供电）.具有超低失调、漂移和偏置电流特性。
AD8628ARTZ-REEL7可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用ADI公司的电路拓扑结构，将低成本与高精度、低噪声特性融于一体，且无需外部电容。此外，AD8628ARTZ-REEL7还大大降低了大多数斩波稳定放大器所具有的数字开关噪声。
AD8628ARTZ-REEL7的失调电压仅为1?V，失调电压漂移小于0.005μV/°C，噪声仅为0.5?V p-p（0 Hz至10 Hz），因而适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零，对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。
应用
汽车传感器
压力和位置传感器
应变计放大器
医疗仪器
热电偶放大器
精密电流检测
光电二极管放大器
AD8628ARTZ-REEL7可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用ADI公司的电路拓扑结构，将低成本与高精度、低噪声特性融于一体，且无需外部电容。此外，AD8628ARTZ-REEL7还大大降低了大多数斩波稳定放大器所具有的数字开关噪声。
AD8628ARTZ-REEL7的失调电压仅为1?V，失调电压漂移小于0.005μV/°C，噪声仅为0.5?V p-p（0 Hz至10 Hz），因而适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零，对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。
应用
汽车传感器
压力和位置传感器
应变计放大器
医疗仪器
热电偶放大器
精密电流检测
光电二极管放大器
AD8628ARTZ-REEL7中文参数
| 放大器类型 | 零漂移 | 输出电流 | ±30 mA |
| 安装类型 | 表面贴装 | 典型输入电压噪声密度 | 22nV/√Hz |
| 封装类型 | SOT-23 | 高度 | 1.3mm |
| 电源类型 | 双，单 | 宽度 | 1.7mm |
| 每片芯片通道数目 | 1 | 输入电压范围 | ±1.35 → ±2.5 V，2.7 → 5.5 V |
| 引脚数目 | 5 | 典型电压增益 | 145 dB |
| 典型单电源电压 | 2.7 → 5.5 V | 最小输入电压 | 2.7 V，±2.5 V |
| 典型增加带宽产品 | 2.5MHz | 尺寸 | 3 x 1.7 x 1.3mm |
| 输出类型 | 轨对轨，摆动 | 失调电压 | 10?V |
| 典型双电源电压 | ±1.35 to ±2.5V | 输入偏置电流 | 250pA |
| 典型转换速率 | 1V/?s | 轨对轨 | 轨至轨输入/输出 |
| 最大工作频率 | 10 Hz | 长度 | 3mm |
| 最低工作温度 | -40°C | 最大输入电压 | 5.5 V，±2.5 V |
| 最高工作温度 | +125 °C |

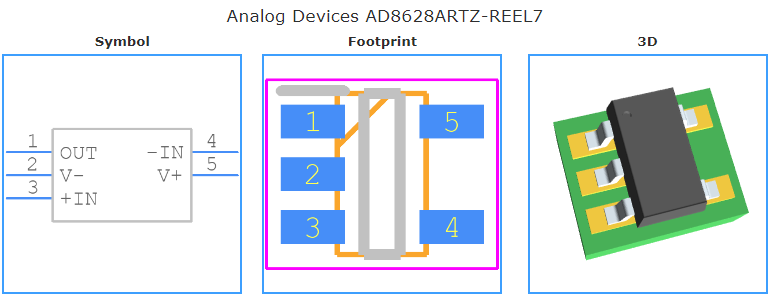

AD8628ARTZ-REEL7引脚图
