OP4177ARZ
- 厂商名称ADI
- 元件分类低噪声运放
- 中文描述运算放大器，四路，1.3 MHz，4个放大器，0.7 V/?s，±2.5V至±15V，SOIC，14引脚
- 英文描述Op Amp Quad Precision Amplifier±15V 14-Pin SOIC N Tube
- 数据手册OP4177ARZ数据手册Datasheet PDF
- 在线购买
OP4177ARZ概述
OP4177ARZ是一款非常高精度的四路运算放大器，具有极低的失调电压和漂移，低输入偏置电流，低噪声和低功耗。输出稳定，容性负载超过1000pF，无需外部补偿。在30V时，每个放大器的电源电流小于500?A。内部500R串联电阻器可保护输入，使输入信号电平比任一电源高出几伏，而无需反相。该放大器的应用包括精密二极管功率测量，电压和电流电平设置以及光学和无线传输系统中的电平检测。其他应用包括线路供电的便携式仪器和控件-热电偶，RTD，应变桥以及其他传感器信号调理和精密滤波器。
单位增益稳定
没有相位反转
输入内部保护超过电源电压
60?V最大低偏移电压
0.7?V/°C最大非常低的失调电压漂移
8nV/√Hz典型低噪声
>120dB的最小CMRR，PSRR和AVO
400?A/放大器低电源电流
应用
无线，传感与仪器，自动化与过程控制，信号处理
单位增益稳定
没有相位反转
输入内部保护超过电源电压
60?V最大低偏移电压
0.7?V/°C最大非常低的失调电压漂移
8nV/√Hz典型低噪声
>120dB的最小CMRR，PSRR和AVO
400?A/放大器低电源电流
应用
无线，传感与仪器，自动化与过程控制，信号处理
OP4177ARZ中文参数
| 制造商: | Analog Devices Inc. | 安装风格: | SMD/SMT |
| 产品种类: | 精密放大器 | 封装 / 箱体: | SOIC-14 |
| 系列: | OP4177 | 高度: | 1.5 mm |
| 通道数量: | 4 Channel | 长度: | 8.75 mm |
| GBP-增益带宽产品: | 1.3 MHz | 产品: | Precision Amplifiers |
| SR - 转换速率 : | 0.7 V/us | 类型: | Precision |
| CMRR - 共模抑制比: | 125 dB | 宽度: | 4 mm |
| 每个通道的输出电流: | 10 mA | 输入电压范围—最大: | 13.5 V |
| Ib - 输入偏流: | 2 nA | 双重电源电压: | 2.5 V to 15 V |
| Vos - 输入偏置电压 : | 15 uV | 最大双重电源电压: | 15 V |
| en - 输入电压噪声密度: | 7.9 nV/sqrt Hz | 最小双重电源电压: | 2.5 V |
| 电源电压-最大: | 15 V | 湿度敏感性: | Yes |
| 电源电压-最小: | 2.5 V | 工作电源电压: | 2.5 V to 15 V |
| 工作电源电流: | 400 uA | PSRR - 电源抑制比: | 120 dB |
| 最小工作温度: | - 40 C | 工厂包装数量: | 56 |
| 最大工作温度: | + 125 C | 电压增益 dB: | 126.02 dB |
| 关闭: | No Shutdown | 单位重量: | 338 mg |

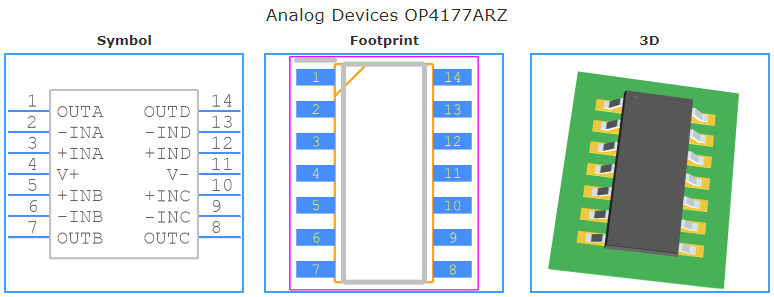

OP4177ARZ引脚图
