NCP1117ST50T3G
- 厂商名称ON安森美
- 元件分类线性稳压器LDO
- 中文描述固定电压稳压器，LDO，3.5V至20V，1.07V压差，5V输出，1A输出，SOT-223-3
- 英文描述LDO Regulator Pos 5V 1A 4-Pin(3+Tab)SOT-223 T/R
- 数据手册NCP1117ST50T3G数据手册Datasheet PDF
- 在线购买
NCP1117ST50T3G概述
NCP1117ST50T3G系列是低压差正压稳压器，在800 mA整个温度范围内，可提供超过1 A的输出电流，并具有1.2 V的最大压降电压.片上微调可将参考/输出电压调整到±1.0％的精准度.
输出电流超过1.0 A
对固定电压输出设备没有最小负载要求
参考/输出电压调整至±1.0％
电流限制，安全运行与过热关断保护
工作至20V输入
应用
电源管理，工业
输出电流超过1.0 A
对固定电压输出设备没有最小负载要求
参考/输出电压调整至±1.0％
电流限制，安全运行与过热关断保护
工作至20V输入
应用
电源管理，工业
NCP1117ST50T3G中文参数
| 输出电压 | 5 V | 精确度 | ±1% |
| 输出类型 | 固定 | 最低工作温度 | 0 °C |
| 封装类型 | SOT-223 | 最高工作温度 | +125 °C |
| 最大输出电流 | 2.2A | 长度 | 6.7mm |
| 安装类型 | 表面贴装 | 尺寸 | 6.7 x 3.7 x 1.69mm |
| 最大输入电压 | 20 V | 高度 | 1.69mm |
| 引脚数目 | 3+Tab | 宽度 | 3.7mm |
| 极性 | 正极 | 线路调节 | 6 mV |
| 输出数目 | 1 | 负荷调节 | 15 mV |
| 静态电流 | 10mA |

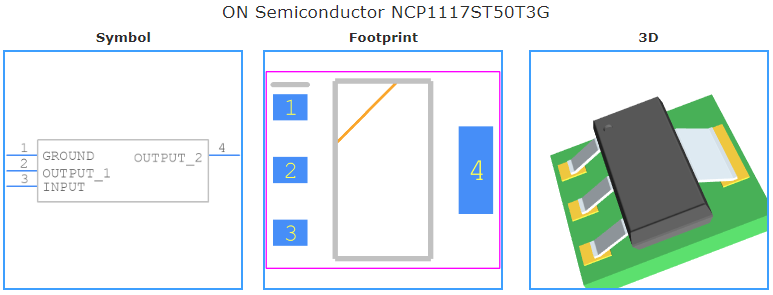

NCP1117ST50T3G引脚图
