CAT811STBI-GT3
- 厂商名称ON安森美
- 元件分类MCU监控芯片
- 中文描述电压监控器，最大监控电压5V，4引脚，SOT-143封装，最大复位阈值3V，最小复位阈值2.85V
- 英文描述Processor Supervisor 2.93V 1 Active Low/Push-Pull 4-Pin SOT-143 T/R
- 数据手册CAT811STBI-GT3数据手册Datasheet PDF
- 在线购买
CAT811STBI-GT3概述
CAT811STBI-GT3是带有手动复位输入的4针微处理器电源监控器。CAT811可在工业温度范围内工作的应用中直接替代MAX811，并具有手动复位输入。该设备产生一个复位信号，该复位信号在电源电压低于预设阈值电平时发出，并在电源电平上升到高于该阈值后至少140ms时发出。基础的浮栅技术，即安森美半导体使用的模拟EEPROM，可以提供任何自定义的复位阈值。CAT811具有RESET推挽输出（低电平有效）。电源上的快速瞬变将被忽略，在低至1V的Vcc电平下，输出将处于正确的状态。
输出配置-低电平有效复位
电源瞬变抗扰度
6?A电源电流
应用
计算机和计算机周边，无线，后勤，计量，传感与仪器，便携式器材
输出配置-低电平有效复位
电源瞬变抗扰度
6?A电源电流
应用
计算机和计算机周边，无线，后勤，计量，传感与仪器，便携式器材
CAT811STBI-GT3中文参数
| 电压监控器类型 | 微处理器电源监控器 | 高度 | 1.07mm |
| 监控器数目 | 1 | 长度 | 3.04mm |
| 手动复位 | 是 | 最大监控电压 | 5V |
| 最大复位阈值电压 | 3V | 最大工作电源电压 | 5.5 V |
| 最小复位阈值电压 | 2.85V | 最小工作电源电压 | 1.2 V |
| 安装类型 | 表面贴装 | 最小监控电压 | 2.5V |
| 封装类型 | SOT-143 | 最高工作温度 | +85 °C |
| 引脚数目 | 4 | 宽度 | 1.4mm |
| 尺寸 | 3.04 x 1.4 x 1.07mm | 最低工作温度 | -40 °C |

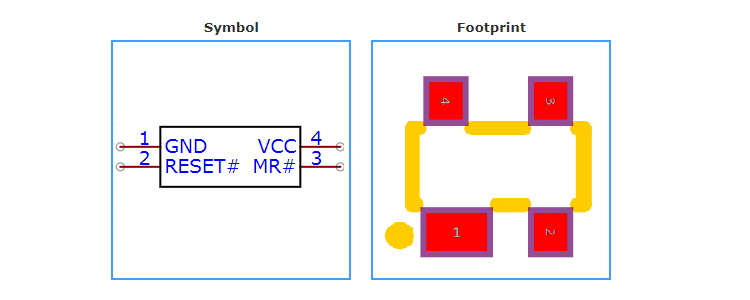

CAT811STBI-GT3引脚图
