SN74AHCT1G08DBVR
- 厂商名称TI德州仪器
- 元件分类门极和反相器
- 中文描述与门，74AHCT1G08，2输入，8 mA，4.5 V至5.5 V，SOT-23-5
- 英文描述AND Gate 1-Element 2-IN CMOS 5-Pin SOT-23 T/R
- 数据手册SN74AHCT1G08DBVR数据手册Datasheet PDF
- 在线购买
SN74AHCT1G08DBVR概述
SN74AHCT1G08DBVR是单路2输入正与门。设备以正逻辑执行布尔函数Y=A?B或Y=（A+B）。低ICC电流使该器件可用于对功耗敏感或电池供电的应用。
5V时±8mA输出驱动
输入是TTL电压兼容的
10?A最大ICC低功耗
7.1ns最大传播延迟（tPD）
每个JESD 17的闩锁性能超过250mA
绿色产品，无Sb/Br
应用
工业
5V时±8mA输出驱动
输入是TTL电压兼容的
10?A最大ICC低功耗
7.1ns最大传播延迟（tPD）
每个JESD 17的闩锁性能超过250mA
绿色产品，无Sb/Br
应用
工业
SN74AHCT1G08DBVR中文参数
| 制造商: | Texas Instruments | 最小工作温度: | - 40 C |
| 产品种类: | 逻辑门 | 最大工作温度: | + 125 C |
| 逻辑功能: | AND | 安装风格: | SMD/SMT |
| 逻辑系列: | 74AHCT | 封装 / 箱体: | SOT-23-5 |
| 栅极数量: | 1 Gate | 功能: | Single 2-Input |
| 输入线路数量: | 2 Input | 高度: | 1.15 mm |
| 输出线路数量: | 1 Output | 长度: | 2.9 mm |
| 高电平输出电流: | - 8 mA | 工作温度范围: | - 40 C to + 125 C |
| 低电平输出电流: | 8 mA | 系列: | SN74AHCT1G08 |
| 传播延迟时间: | 7.9 ns | 宽度: | 1.6 mm |
| 电源电压-最大: | 5.5 V | 逻辑类型: | TRUE |
| 电源电压-最小: | 4.5 V | 工作电源电压: | 5 V |

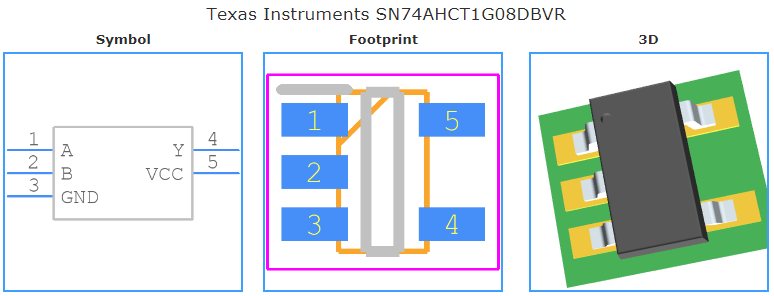

SN74AHCT1G08DBVR引脚图
