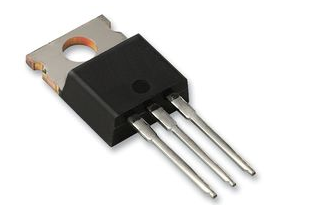

L7808CV
- 厂商名称ST意法半导体
- 元件分类线性稳压器LDO
- 中文描述线性稳压器，L78xx系列，输出8 V，TO-220封装，最大输出1.5A，通孔
- 英文描述Standard Regulator Pos 8V 1.5A 3-Pin(3+Tab)TO-220AB Tube
- 数据手册L7808CV数据手册Datasheet PDF
- 在线购买
L7808CV概述
L7808CV是一款三端正压稳压器，具有多种固定输出电压，因此适用于广泛的应用.该稳压器可以提供本地卡上调节，消除与单点调节相关的分配问题.具有内部电流限制，过热关断与安全区域保护，使其非常坚固耐用.如果配合足够的散热，它可以提供超过1A的输出电流.虽然主要设计用作为固定稳压器，但它可以配合外部组件，以提供可调的电压与电流.
热过载保护
短路保护
输出转换SOA保护
2%输出电压公差(A版本)
保证扩展级温度范围(A版本)
应用
电源管理
热过载保护
短路保护
输出转换SOA保护
2%输出电压公差(A版本)
保证扩展级温度范围(A版本)
应用
电源管理
L7808CV中文参数
| 输出电压 | 8 V | 极性 | 正极 |
| 最大输出电流 | 1.5A | 宽度 | 4.6mm |
| 封装类型 | TO-220 | 系列 | L78xx |
| 输出类型 | 固定 | 高度 | 9.15mm |
| 安装类型 | 通孔 | 长度 | 10.4mm |
| 最大输入电压 | 35 V | 典型压差电压@电流 | 2 V @ 1 A |
| 引脚数目 | 3 | 静态电流 | 8mA |
| 最低工作温度 | 0 °C | 尺寸 | 10.4 x 4.6 x 9.15mm |
| 最高工作温度 | +150 °C | 线路调节 | 160 mV |
| 输出数目 | 1 | 负荷调节 | 160 mV |
L7808CV引脚图
