CD4011BM96
- 厂商名称TI德州仪器
- 元件分类逻辑门与反相器
- 中文描述与非门，CD4011，8输入，6.8 mA，3 V至18 V，SOIC-14
- 英文描述NAND Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R
- 数据手册CD4011BM96数据手册Datasheet PDF
- 在线购买
CD4011BM96概述
CD4011BM96是CMOS四路2输入与非门。该器件为系统设计人员提供了NAND功能的直接实现，并补充了现有的CMOS门系列。所有输入和输出均被缓冲。该设备具有标准化和对称的输出特性。
60ns传播延迟时间
100％已测试20V静态电流
2.5在VDD=15V时的噪声容限
5V，10V和15V参数额定值
符合JEDEC暂定标准No.13B的所有要求
绿色产品，无Sb/Br
应用
国防，军用与航空
60ns传播延迟时间
100％已测试20V静态电流
2.5在VDD=15V时的噪声容限
5V，10V和15V参数额定值
符合JEDEC暂定标准No.13B的所有要求
绿色产品，无Sb/Br
应用
国防，军用与航空
CD4011BM96中文参数
| 逻辑功能 | NAND | 最长传播延迟时间@最长CL | 90 ns @ 15 V, 120 ns @ 10 V, 250 ns @ 5 V |
| 安装类型 | 表面贴装 | 最小工作电源电压 | 3 V |
| 元件数目 | 4 | 最大低电平输出电流 | 4.2mA |
| 每逻辑门 的输入端数量 | 2 | 高度 | 1.58mm |
| 施密特触发器输入 | 否 | 宽度 | 3.91mm |
| 封装类型 | SOIC | 尺寸 | 8.65 x 3.91 x 1.58mm |
| 引脚数目 | 14 | 长度 | 8.65mm |
| 逻辑系列 | 4000 | 传输延迟测试条件 | 50pF |
| 最大工作电源电压 | 18 V | 最高工作温度 | +125 °C |
| 最大高电平输出电流 | -4.2mA | 最低工作温度 | -55 °C |

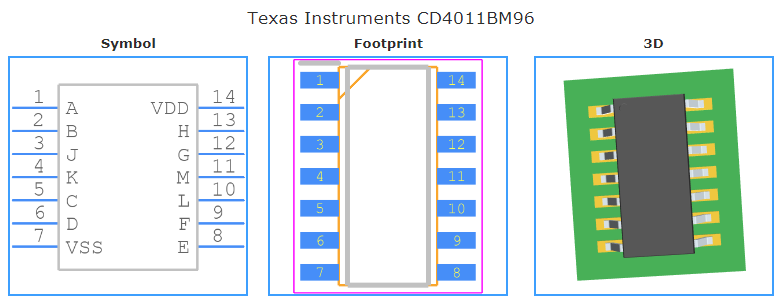

CD4011BM96引脚图
