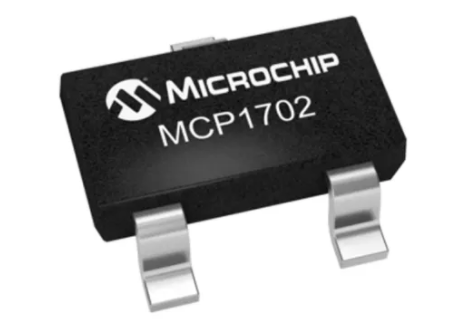

MCP1702T-3302E/CB
- 厂商名称Microchip
- 元件分类线性稳压器
- 中文描述固定电压稳压器，LDO，2.7V至13.2V，330mV压差，3.3V输出，250mA输出，SOT-23A-3
- 英文描述LDO Regulator Pos 3.3V 0.25A Automotive 3-Pin SOT-23A T/R
- 数据手册MCP1702T-3302E/CB数据手册Datasheet PDF
- 在线购买
MCP1702T-3302E/CB概述
MCP1702T-3302E/CB是3引脚SOT-23A封装的低静态电流低压降（LDO）稳压器。对于两到六个主电池供电的应用，9V碱性和一到两个锂离子供电的应用，该稳压器是理想的选择。MCP1702的输出电压容差在+25°C时通常为±0.4％，在-40°C至+125°C的工作结温范围内，最大值为±3％。在25°C时，线路调节典型值为±0.1％。当仅使用1?F的输出电容时，LDO输出是稳定的。陶瓷，钽或铝电解电容器可用于输入和输出。过流限制和过热关断为任何应用提供了可靠的解决方案。
固定输出电压为3.3V
静态电流通常为2?A
输入工作电压范围为2.7V至13.2V
最大输出电流为250mA
在250mA负载电流下的低压差为525mV
用1?F至22?F输出电容器稳定
短路保护
电源纹波抑制比（PSRR）为44dB
工作结温范围为-40°C至125°C
应用
电源管理，消费电子产品，便携式器材，替代能源，车用
固定输出电压为3.3V
静态电流通常为2?A
输入工作电压范围为2.7V至13.2V
最大输出电流为250mA
在250mA负载电流下的低压差为525mV
用1?F至22?F输出电容器稳定
短路保护
电源纹波抑制比（PSRR）为44dB
工作结温范围为-40°C至125°C
应用
电源管理，消费电子产品，便携式器材，替代能源，车用
MCP1702T-3302E/CB中文参数
| 输出电压 | 3.3 V | 静态电流 | 0.002mA |
| 输出类型 | 固定 | 精确度 | ±0.4% |
| 封装类型 | SOT-23A | 最低工作温度 | -40°C |
| 最大输出电流 | 250mA | 最高工作温度 | +125 °C |
| 安装类型 | 表面贴装 | 负荷调节 | 0.01 |
| 最小输入电压 | 2.7 V | 线路调节 | 0.1 %/V |
| 最大输入电压 | 13.2 V | 宽度 | 1.8mm |
| 引脚数目 | 3 | 高度 | 1.3mm |
| 极性 | 正极 | 尺寸 | 3.1 x 1.8 x 1.3mm |
| 输出数目 | 1 | 长度 | 3.1mm |

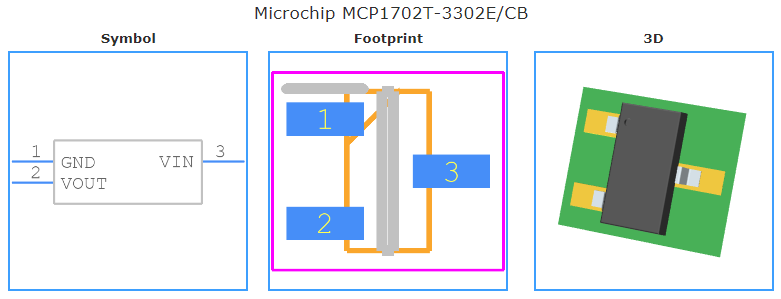

MCP1702T-3302E/CB引脚图
