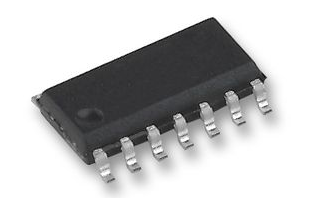

PIC16F1503-I/SL
- 厂商名称Microchip
- 元件分类8位微控制器
- 中文描述8位，MCU，微控制单元，闪存，PIC16 Family PIC16F15xx Series Microcontrollers，20 MHz，3.5 KB，128 Byte，14引脚
- 英文描述MCU 8-bit PIC RISC 3.5KB Flash 3.3V/5V Automotive 14-Pin SOIC N Tube
- 数据手册PIC16F1503-I/SL数据手册Datasheet PDF
- 在线购买
PIC16F1503-I/SL概述
PIC16F1503-I/SL是一个14引脚/8位闪存单片机。该系列设备包含增强型中档8位CPU内核。CPU有49条指令。中断功能包括自动上下文保存。硬件堆栈深度为16层，并具有上溢和下溢复位功能。可以使用直接，间接和相对寻址模式。两个文件选择寄存器（FSR）提供读取程序和数据存储器的功能。在中断期间，某些寄存器会自动保存在影子寄存器中，并在从中断返回时恢复。在整个VDD范围内的正常操作期间，闪存程序存储器是可读写的。程序存储器使用特殊功能寄存器（SFR）间接寻址。
具有49条指令和16个堆栈级别的增强型中端内核
具有自读/写功能的闪存程序存储器
高耐久性闪存（HEF）
内部16MHz振荡器
4个独立PWM
互补波形发生器（CWG）
数控振荡器（NCO）
2个可配置逻辑单元（CLC）
集成温度指示器
25mA拉/灌电流I/O
2个8位定时器（TMR0/TMR2）
扩展看门狗定时器（WDT）
增强的开机/关机重置
低功耗掉电复位（LPBOR）
可编程欠压复位（BOR）
在线串行编程（ICSP）
使用调试头进行在线调试
供应商的原始包装：软管
应用
工业，车用
具有49条指令和16个堆栈级别的增强型中端内核
具有自读/写功能的闪存程序存储器
高耐久性闪存（HEF）
内部16MHz振荡器
4个独立PWM
互补波形发生器（CWG）
数控振荡器（NCO）
2个可配置逻辑单元（CLC）
集成温度指示器
25mA拉/灌电流I/O
2个8位定时器（TMR0/TMR2）
扩展看门狗定时器（WDT）
增强的开机/关机重置
低功耗掉电复位（LPBOR）
可编程欠压复位（BOR）
在线串行编程（ICSP）
使用调试头进行在线调试
供应商的原始包装：软管
应用
工业，车用
PIC16F1503-I/SL中文参数
| 系列名称 | PIC16F | 高度 | 1.25mm |
| 封装类型 | SOIC | 计时器分辨率 | 8 bit, 16 bit |
| 安装类型 | 表面贴装 | 模数转换器 | 10（1 x 10 位） |
| 引脚数目 | 14 | 长度 | 8.65mm |
| 装置核芯 | PIC | 最高工作温度 | +85 °C |
| 数据总线宽度 | 8Bit | I2C通道数目 | 1 |
| 程序存储器大小 | 2048 字 | 计时器数目 | 3 |
| 最大频率 | 20MHz | 以太网通道数目 | 1 |
| 内存大小 | 128 B | 程序存储器类型 | 闪存 |
| PWM单元数目 | 4 | 脉冲宽度调制 | 1（4 x 10 位） |
| 模数转换器通道 | 10 | 模数转换器分辨率 | 10Bit |
| SPI通道数目 | 1 | 模数转换器单元数目 | 1 |
| 典型工作电源电压 | 2.3 → 5.5 V | 指令集结构 | RISC |
| PWM通道 | 1 | PWM分辨率 | 10Bit |
| 宽度 | 3.9mm | 以太网通道的最大数量 | 1 |
| 计时器 | 1 x 16位，2 x 8位 | 最低工作温度 | -40 °C |
| 尺寸 | 8.65 x 3.9 x 1.25mm |
PIC16F1503-I/SL引脚图
