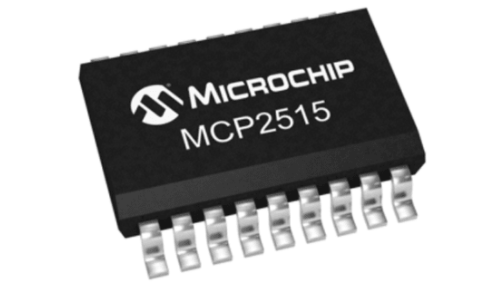

MCP2515-I/SO
- 厂商名称Microchip
- 元件分类CAN芯片
- 中文描述CAN控制器，支持CAN 2.0B标准，最高数据速率1Mbps，工作温度-40°C至+85°C，1收发器，SOIC W封装，18引脚，睡眠，待机断电
- 英文描述CAN 1Mbps Sleep/Standby 3.3V/5V 18-Pin SOIC W Tube
- 数据手册MCP2515-I/SO数据手册Datasheet PDF
- 在线购买
MCP2515-I/SO概述
Microchip科技的MCP2515-I/SO为一个独立控制器区域网络(CAN)控制器.它可传送和接收标准和扩展数据以及远程帧.MCP2515-I/SO有两个接收遮罩和六个接收滤波，用于过滤掉不需要的信息，由此减少主机微控制器的开销.MCP2515-I/SO通过一个工业标准的串行外设接口(SPI)与微控制器接口.
数据字段中0-8字节长度
标准和扩展的数据和远程帧
两个接收缓冲器，含优先级信息存储.
六个29位滤波器
两个29位遮罩
三个发送缓冲器，含优先级和中止功能
高速SPI接口(10 MHz)
单触发模式，确保信息传输只需尝试一次.
时钟输出引脚，带可编程预分频器，可用作其它设备的时钟源.
可选帧起始信号，用于监视SOF信号
中断输出引脚，带可选性能
低功率CMOS科技
应用
车用，通信与网络，消费电子产品，嵌入式设计与开发
数据字段中0-8字节长度
标准和扩展的数据和远程帧
两个接收缓冲器，含优先级信息存储.
六个29位滤波器
两个29位遮罩
三个发送缓冲器，含优先级和中止功能
高速SPI接口(10 MHz)
单触发模式，确保信息传输只需尝试一次.
时钟输出引脚，带可编程预分频器，可用作其它设备的时钟源.
可选帧起始信号，用于监视SOF信号
中断输出引脚，带可选性能
低功率CMOS科技
应用
车用，通信与网络，消费电子产品，嵌入式设计与开发
MCP2515-I/SO中文参数
| 最高数据速率 | 1Mbps | 尺寸 | 11.53 x 7.49 x 2.31mm |
| 收发器数目 | 1 | 长度 | 11.53mm |
| 标准支持 | CAN 2.0B | 宽度 | 7.49mm |
| 断电模式 | 睡眠，待机 | 高度 | 2.31mm |
| 最大电源电流 | 10 mA | 最大工作电源电压 | 5.5 V |
| 安装类型 | 表面贴装 | 最高工作温度 | +85 °C |
| 封装类型 | SOIC W | 最低工作温度 | -40 °C |
| 引脚数目 | 18 | 最小工作电源电压 | 2.7 V |

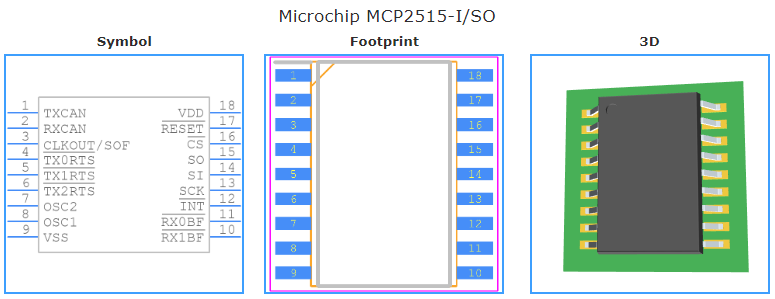

MCP2515-I/SO引脚图
