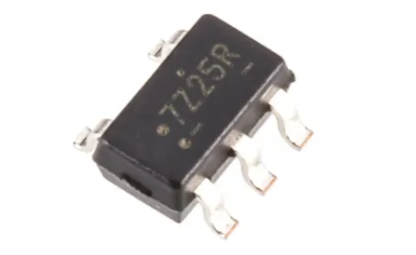

NC7SZ125M5X
- 厂商名称ON安森美
- 元件分类缓冲器和线路驱动器
- 中文描述缓冲器和线路驱动器，1位，TinyLogic UHS系列，非反相，5引脚，SOT-23封装，5.5 V，-40°C
- 英文描述Buffer/Line Driver 1-CH Non-Inverting 3-ST CMOS 5-Pin SOT-23 T/R
- 数据手册NC7SZ125M5X数据手册Datasheet PDF
- 在线购买
NC7SZ125M5X概述
NC7SZ125M5X是具有三态输出的单缓冲器。该器件采用先进的CMOS技术制造，可实现高输出驱动的超高速性能，同时在非常宽的VCC工作范围内保持较低的静态功耗。该器件的额定工作电压范围为1.65至5.5V。当VCC为0V时，输入和输出为高于地面的高阻抗。输入可承受高达6V的电压，而与VCC工作电压无关。在三态条件下，输出可承受高于VCC的电压。该产品是一般用途，适用于许多不同的应用程序。
关断高阻抗输入/输出
过压容限输入有助于5至3V转换
专有的噪声/EMI降低电路
应用
信号处理，工业
关断高阻抗输入/输出
过压容限输入有助于5至3V转换
专有的噪声/EMI降低电路
应用
信号处理，工业
NC7SZ125M5X中文参数
| 逻辑系列 | TinyLogic UHS | 最长传播延迟时间@最长CL | 5.7 ns @ 3.3 V |
| 逻辑功能 | 缓冲器，线路驱动器 | 尺寸 | 3 x 1.7 x 1.3mm |
| 每片芯片通道数目 | 1 | 高度 | 1.3mm |
| 输入类型 | 单端 | 最大工作电源电压 | 5.5 V |
| 输出类型 | 三态 | 宽度 | 1.7mm |
| 极性 | 非反相 | 长度 | 3mm |
| 安装类型 | 表面贴装 | 传输延迟测试条件 | 50pF |
| 封装类型 | SOT-23 | 最高工作温度 | +85 °C |
| 引脚数目 | 5 | 最小工作电源电压 | 1.65 V |
| 最大高电平输出电流 | -32mA | 最低工作温度 | -40 °C |
| 最大低电平输出电流 | 32mA |

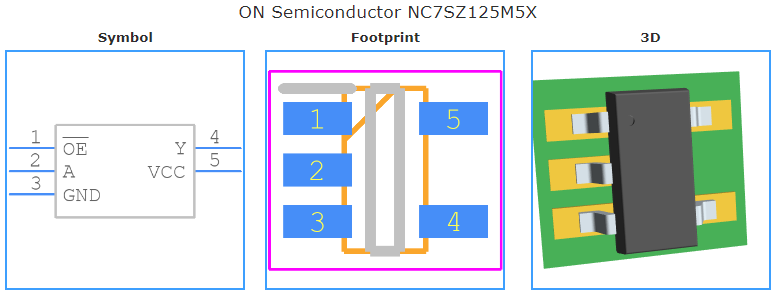

NC7SZ125M5X引脚图
