PIC16F1824-I/SL
- 厂商名称ST意法半导体
- 元件分类8位微控制器
- 中文描述8位MCU微控制单元，闪存，PIC16系列，32 MHz，7 KB，256 Byte，14引脚
- 英文描述MCU 8-bit PIC RISC 7KB Flash 2.5V/3.3V/5V Automotive 14-Pin SOIC N Tube
- 数据手册PIC16F1824-I/SL数据手册Datasheet PDF
- 在线购买
PIC16F1824-I/SL概述
PIC16F1824-I/SL是采用XLP技术的14引脚闪存单片机。该系列设备包含增强型中档8位CPU内核。CPU有49条指令。中断功能包括自动上下文保存。硬件堆栈深度为16层，并具有上溢和下溢复位功能。具有直接，间接和相对寻址模式的微控制器。两个文件选择寄存器（FSR）提供读取程序和数据存储器的功能。增强型中档内核具有一个15位程序计数器，能够寻址32k x 14程序存储空间。
具有自读/写功能的闪存程序存储器
集成电容式mTouch感应模块
数据信号调制器模块
具有自动波特率的MI?C，SPI，EUSART
2个ECCP和2个CCP（增强/捕获比较PWM）
具有可选基准电压源的比较器
具有电压基准的8通道10位ADC
25mA拉/灌电流I/O
四个8位定时器（TMR0/TMR2/TMR4/TMR6）
1个16位定时器（TMR1）
扩展看门狗定时器（EWDT）
增强的开机/关机重置
欠压复位（BOR）
在线串行编程?（ICSP?）
板载在线调试
超低功耗管理
模数转换器（ADC）模块-10位分辨率，最多12个通道
供应商的原始包装：软管
应用
工业，电源管理，计算机和计算机周边，车用
具有自读/写功能的闪存程序存储器
集成电容式mTouch感应模块
数据信号调制器模块
具有自动波特率的MI?C，SPI，EUSART
2个ECCP和2个CCP（增强/捕获比较PWM）
具有可选基准电压源的比较器
具有电压基准的8通道10位ADC
25mA拉/灌电流I/O
四个8位定时器（TMR0/TMR2/TMR4/TMR6）
1个16位定时器（TMR1）
扩展看门狗定时器（EWDT）
增强的开机/关机重置
欠压复位（BOR）
在线串行编程?（ICSP?）
板载在线调试
超低功耗管理
模数转换器（ADC）模块-10位分辨率，最多12个通道
供应商的原始包装：软管
应用
工业，电源管理，计算机和计算机周边，车用
PIC16F1824-I/SL中文参数
| 系列名称 | PIC16F | 尺寸 | 8.65 x 3.9 x 1.25mm |
| 封装类型 | SOIC | 计时器 | 1 x 16位，4 x 8位 |
| 安装类型 | 表面贴装 | USART 通道数量 | 1 |
| 引脚数目 | 14 | 模数转换器分辨率 | 10Bit |
| 装置核芯 | PIC | I2C通道数目 | 1 |
| 数据总线宽度 | 8Bit | 计时器数目 | 5 |
| 程序存储器大小 | 4 kB | 脉冲宽度调制 | 2 x 10 位，2（1 x 10 位） |
| 最大频率 | 32MHz | 宽度 | 3.9mm |
| 内存大小 | 256 (EEPROM)，256 (SRAM) kB | PWM通道 | 4 |
| PWM单元数目 | 4 | 模数转换器 | 8 x 10 位 |
| 模数转换器通道 | 8 | 长度 | 8.65mm |
| SPI通道数目 | 1 | 最高工作温度 | +85 °C |
| 典型工作电源电压 | 1.8 → 5.5 V | 模数转换器单元数目 | 1 |
| PWM分辨率 | 10Bit | 计时器分辨率 | 8 bit, 16 bit |
| 指令集结构 | RISC | 高度 | 1.25mm |
| 程序存储器类型 | 闪存 | 最低工作温度 | -40 °C |

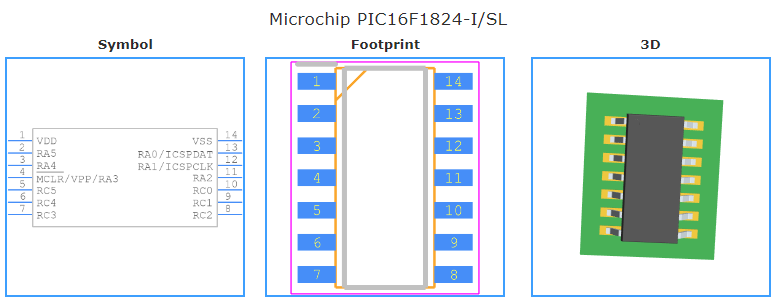

PIC16F1824-I/SL引脚图
