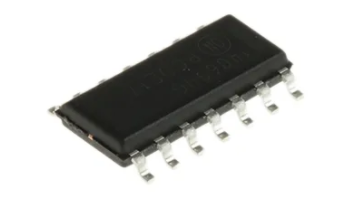

MC14069UBDR2G
- 厂商名称ON安森美
- 元件分类门极和反相器
- 中文描述CMOS，反相器，SOIC封装，14引脚6表面贴装，漏极开路输出否，125 ns 50 pF，2.4mA最大输出
- 英文描述Inverter 6-Element CMOS Automotive 14-Pin SOIC N T/R
- 数据手册MC14069UBDR2G数据手册Datasheet PDF
- 在线购买
MC14069UBDR2G概述
MC14069UB六路反向器采用单片结构，配备MOS PChannel和NChannel增强模式设备。这些反向器主要用于需要低功耗和或高噪声抗扰性的场合。六个反向器中的每一个都是一个单一阶段，可最大程度地减少传播延迟。
电源电压范围=3.0 VDC至18 VDC
能够在额定温度范围内驱动两个低功耗TTL负载或一个低功耗肖特基TTL负载
所有输入上的三级二极管保护
CD4069UB的引脚替换
提供无铅封装
电源电压范围=3.0 VDC至18 VDC
能够在额定温度范围内驱动两个低功耗TTL负载或一个低功耗肖特基TTL负载
所有输入上的三级二极管保护
CD4069UB的引脚替换
提供无铅封装
MC14069UBDR2G中文参数
| 逻辑功能 | 逆变器 | 逻辑系列 | 4000 |
| 输出类型 | 漏极开路 | 尺寸 | 8.75 x 4 x 1.5mm |
| 每片芯片元件数目 | 6 | 高度 | 1.5mm |
| 施密特触发器输入 | 否 | 最大工作电源电压 | 18 V |
| 最长传播延迟时间@最长CL | 125 ns @ 50 pF | 最小工作电源电压 | 3 V |
| 最大高电平输出电流 | -0.36mA | 最低工作温度 | -55 °C |
| 最大低电平输出电流 | 2.4mA | 宽度 | 4mm |
| 安装类型 | 表面贴装 | 长度 | 8.75mm |
| 封装类型 | SOIC | 最高工作温度 | +125 °C |
| 引脚数目 | 14 | 传输延迟测试条件 | 50pF |

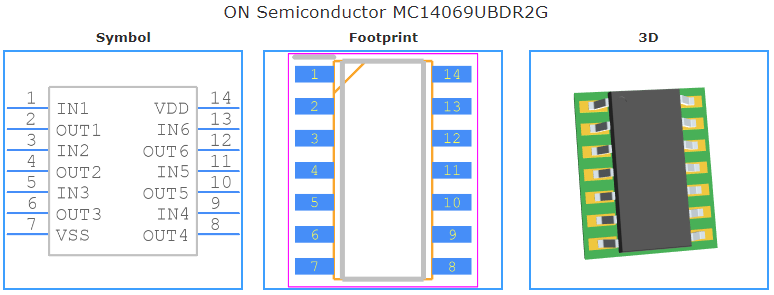

MC14069UBDR2G引脚图
