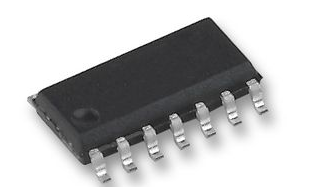

PIC16F1823-I/SL
- 厂商名称Microchip
- 元件分类8位微控制器
- 中文描述8位MCU微控制单元，PIC16系列，32 MHz，3.5 KB，128 Byte，14引脚，SOIC
- 英文描述MCU 8-bit PIC RISC 3.5KB Flash 3.3V/5V Automotive 14-Pin SOIC N Tube
- 数据手册PIC16F1823-I/SL数据手册Datasheet PDF
- 在线购买
PIC16F1823-I/SL概述
Microchip的PIC16F系列微控制器8位MCU，将Microchip的PIC®体系架构融入到引脚和封装选件中，从节省空间的14引脚设备到功能丰富的64引脚设备。带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F1823系列微控制器基于Microchip的增强型中级内核，带16层深硬件堆栈和49个指令。这些MCU提供高达8个MIP、3.5千字节程序存储器、128字节RAM和256字节EEPROM。板载是一个可配置振荡器，工厂校准到±1%精确度。
微控制器功能
最大32 MHz CPU速度
49个指令
16级硬件堆栈
32 MHz内部振荡器-可选频率范围32 MHz至31 kHz
12个输入/输出引脚
XLP技术
通电重置(POR)
通电计时器(PWRT)
振荡器启动计时器(OST)
掉电重置(BOR)
监控器计时器(WDT)
在线串行编程(ICSP)
在线调试(ICD)
增强型低电压编程(LVP)
外设
8通道10位模拟到数字转换器(ADC)
8通道电容式感应(mTouchTM)模块
增强型捕获/比较/PWM(ECCP)模块
两个比较器
参考电压模块
两个8位计时器
一个16位计时器
数据信号调制器模块
SR闩锁
PIC16F1823系列微控制器基于Microchip的增强型中级内核，带16层深硬件堆栈和49个指令。这些MCU提供高达8个MIP、3.5千字节程序存储器、128字节RAM和256字节EEPROM。板载是一个可配置振荡器，工厂校准到±1%精确度。
微控制器功能
最大32 MHz CPU速度
49个指令
16级硬件堆栈
32 MHz内部振荡器-可选频率范围32 MHz至31 kHz
12个输入/输出引脚
XLP技术
通电重置(POR)
通电计时器(PWRT)
振荡器启动计时器(OST)
掉电重置(BOR)
监控器计时器(WDT)
在线串行编程(ICSP)
在线调试(ICD)
增强型低电压编程(LVP)
外设
8通道10位模拟到数字转换器(ADC)
8通道电容式感应(mTouchTM)模块
增强型捕获/比较/PWM(ECCP)模块
两个比较器
参考电压模块
两个8位计时器
一个16位计时器
数据信号调制器模块
SR闩锁
PIC16F1823-I/SL中文参数
| 系列名称 | PIC16F | 宽度 | 3.9mm |
| 封装类型 | SOIC | 脉冲宽度调制 | 1（ECCP 全桥） |
| 安装类型 | 表面贴装 | 最低工作温度 | -40 °C |
| 引脚数目 | 14 | 计时器分辨率 | 8 bit, 16 bit |
| 装置核芯 | PIC | 高度 | 1.5mm |
| 数据总线宽度 | 8Bit | USART 通道数量 | 1 |
| 程序存储器大小 | 256 B，2K x 14 字 | 计时器 | 1 x 16位，2 x 8位 |
| 最大频率 | 32MHz | 最高工作温度 | +85 °C |
| 内存大小 | 128 B | 指令集结构 | RISC |
| PWM单元数目 | 1 | 模数转换器分辨率 | 10Bit |
| 模数转换器通道 | 8 | I2C通道数目 | 1 |
| SPI通道数目 | 1 | 计时器数目 | 3 |
| 典型工作电源电压 | 2.5, 3.3, 5 V | 程序存储器类型 | 闪存 |
| 长度 | 8.65mm | 尺寸 | 8.65 x 3.9 x 1.5mm |
| 模数转换器 | 8 x 10 位 | 模数转换器单元数目 | 1 |

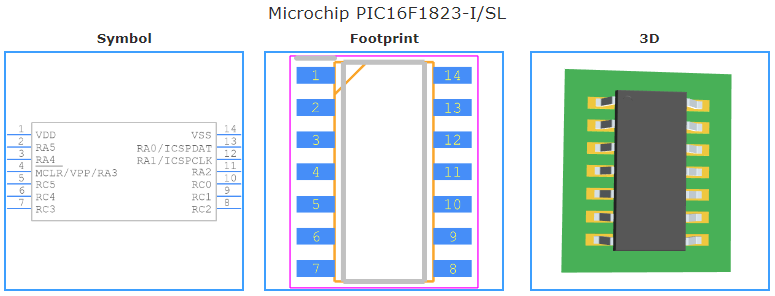

PIC16F1823-I/SL引脚图
