STM32F103R8T6
- 厂商名称ST意法半导体
- 元件分类ARM微控制器
- 中文描述意法半导体，微控制器，STM32F系列，64引脚，LQFP封装，CAN通道数1，ARM Cortex M3，表面贴装安装
- 英文描述MCU 32-bit ARM Cortex M3 RISC 64KB Flash 2.5V/3.3V 64-Pin LQFP Tray
- 数据手册STM32F103R8T6数据手册Datasheet PDF
- 在线购买
STM32F103R8T6概述
STM32F103R8T6一款是32位中等密度性能微控制器单元，提供2个12位模数转换器与3个通用16位定时器，1个PMW，以及标准与高级通讯接口，最多2个I?C与SPI以及3个USART，1个USB与1个CAN.它包含72MHz运行频率高性能ARM®Cortex®-M0 32位RISC核心，高速嵌入式存储器以及连接至2条APB总线的多种增强型I/O与外设.64引脚通用微控制器单元(MCU)包含64kB闪存.
POR，PDR与可编程电压检测器
PLL，用于CPU时钟
低功率-睡眠，停止与待机模式
VBAT电源，用于RTC与备份寄存器
双采样与保持功能
调试模式-串行线调试(SWD)与JTAG接口
2看门狗定时器
SysTick计时器-24位倒计数器
CRC计算单元，96位独特ID
应用
电机驱动与控制，便携式器材，医用，消费电子产品，计算机和计算机周边，通信与网络，工业，安全，成像，视频和目视，HVAC
POR，PDR与可编程电压检测器
PLL，用于CPU时钟
低功率-睡眠，停止与待机模式
VBAT电源，用于RTC与备份寄存器
双采样与保持功能
调试模式-串行线调试(SWD)与JTAG接口
2看门狗定时器
SysTick计时器-24位倒计数器
CRC计算单元，96位独特ID
应用
电机驱动与控制，便携式器材，医用，消费电子产品，计算机和计算机周边，通信与网络，工业，安全，成像，视频和目视，HVAC
STM32F103R8T6中文参数
| 系列名称 | STM32F | 宽度 | 10mm |
| 封装类型 | LQFP | 计时器数目 | 3 |
| 安装类型 | 表面贴装 | 模数转换器 | 2（16 x 12 位） |
| 引脚数目 | 64 | 长度 | 10mm |
| 装置核芯 | ARM Cortex M3 | 程序存储器类型 | 闪存 |
| 数据总线宽度 | 32Bit | 脉冲宽度调制 | 1（16 位） |
| 程序存储器大小 | 64 kB | USART 通道数量 | 3 |
| 最大频率 | 72MHz | 计时器 | 3 x 16 位 |
| 内存大小 | 20 kB | 尺寸 | 10 x 10 x 1.45mm |
| USB通道 | 1个设备 | 模数转换器分辨率 | 12Bit |
| PWM单元数目 | 1 | 最低工作温度 | -40 °C |
| 模数转换器通道 | 16 | PWM分辨率 | 16Bit |
| SPI通道数目 | 2 | 指令集结构 | RISC |
| 典型工作电源电压 | 2 → 3.6 V | CAN通道数目 | 1 |
| I2C通道数目 | 2 | 模数转换器单元数目 | 2 |
| 计时器分辨率 | 16Bit | 最高工作温度 | +85 °C |
| 高度 | 1.45mm |

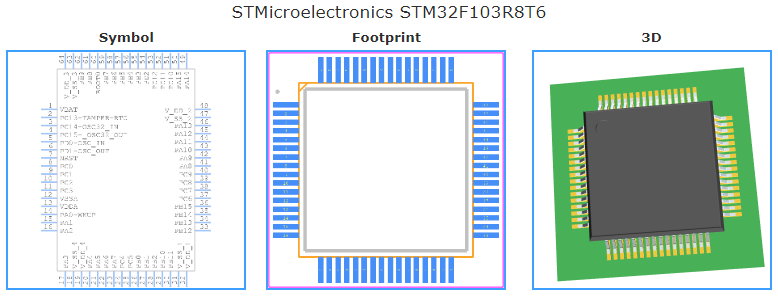

STM32F103R8T6引脚图
