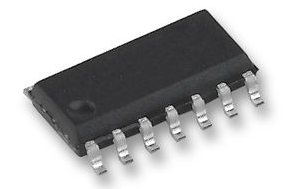

LM324DR2G
- 厂商名称ON安森美
- 元件分类运算放大器
- 中文描述运算放大器，四路，1 MHz，4个放大器，0.6 V/?s，3V至32V，SOIC，14引脚
- 英文描述Op Amp Quad GP±16V/32V 14-Pin SOIC N T/R
- 数据手册LM324DR2G数据手册Datasheet PDF
- 在线购买
LM324DR2G概述
LM324DR2G是一款具有真正差分输入的四路运算放大器。与单电源应用中的标准运算放大器相比，它具有几个明显的优势。四通道放大器可以在低至3V或高至32V的电源电压下工作，静态电流约为与MC1741相关的静态电流的五分之一（以每个放大器为基础）。共模输入范围包括负电源，因此在许多应用中无需使用外部偏置元件。输出电压范围还包括负电源电压。
保护输出短路
真差分输入级
内部补偿
共模范围扩展到负电源
行业标准的引脚排列
输入上的ESD钳位增加了设备的坚固性，而不会影响操作
连续输出短路持续时间
应用
车用
保护输出短路
真差分输入级
内部补偿
共模范围扩展到负电源
行业标准的引脚排列
输入上的ESD钳位增加了设备的坚固性，而不会影响操作
连续输出短路持续时间
应用
车用
LM324DR2G中文参数
| 安装类型 | 表面贴装 | 最低工作温度 | 0 °C |
| 封装类型 | SOIC | 尺寸 | 8.75 x 4 x 1.5mm |
| 电源类型 | 双，单 | 高度 | 1.5mm |
| 每片芯片通道数目 | 4 | 轨对轨 | 无 |
| 引脚数目 | 14 | 典型电压增益 | 100 dB |
| 典型单电源电压 | 5 → 28 V | 长度 | 8.75mm |
| 典型双电源电压 | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V | 宽度 | 4mm |
| 最高工作温度 | +70 °C |

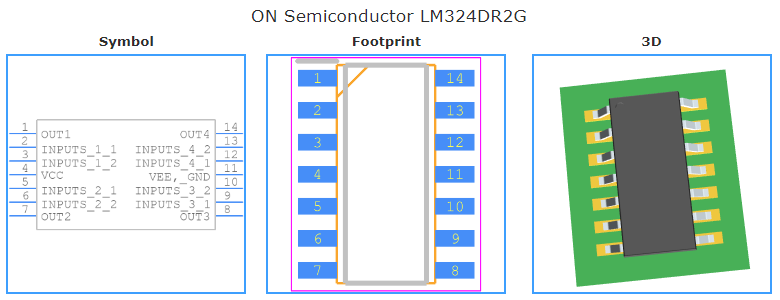

LM324DR2G引脚图
