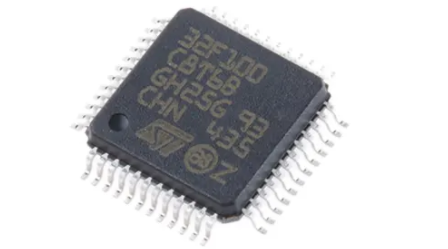

STM32F100C8T6B
- 厂商名称ST意法半导体
- 元件分类ARM微控制器
- 中文描述意法半导体，微控制器，STM32F系列，48引脚，LQFP封装，CAN通道数0，ARM Cortex M3，表面贴装安装
- 英文描述MCU 32-bit ARM Cortex M3 RISC 64KB Flash 2.5V/3.3V 48-Pin LQFP Tray
- 数据手册STM32F100C8T6B数据手册Datasheet PDF
- 在线购买
STM32F100C8T6B概述
STM32F100C8T6B是一个32位64kB闪存值线微控制器单元，提供标准的通信接口，一个12位ADC和两个12位DAC，最多六个通用16位定时器和一个高级控制PWM定时器。它集成了以24MHz频率运行的高性能ARM®Cortex®-M032位RISC内核，高速嵌入式存储器以及与两条APB总线相连的各种增强型外设和I/O。
POR，PDR和可编程电压检测器
用于CPU时钟的PLL
低功耗-睡眠，停止和待机模式
用于RTC和备用寄存器的VBAT电源
调试模式-串行线调试和JTAG接口
2个看门狗定时器（独立和窗口）
SysTick计时器-24位递减计数器
CRC计算单元，96位唯一ID
应用
便携式器材，医用，消费电子产品，计算机和计算机周边，通信与网络，工业，安全，成像，视频和目视，HVAC
POR，PDR和可编程电压检测器
用于CPU时钟的PLL
低功耗-睡眠，停止和待机模式
用于RTC和备用寄存器的VBAT电源
调试模式-串行线调试和JTAG接口
2个看门狗定时器（独立和窗口）
SysTick计时器-24位递减计数器
CRC计算单元，96位唯一ID
应用
便携式器材，医用，消费电子产品，计算机和计算机周边，通信与网络，工业，安全，成像，视频和目视，HVAC
STM32F100C8T6B中文参数
| 系列名称 | STM32F | 指令集结构 | RISC |
| 封装类型 | LQFP | 模数转换器单元数目 | 1 |
| 安装类型 | 表面贴装 | 最高工作温度 | +85°C |
| 引脚数目 | 48 | 程序存储器类型 | 闪存 |
| 装置核芯 | ARM Cortex M3 | 尺寸 | 7.2 x 7.2 x 1.45mm |
| 数据总线宽度 | 32Bit | 计时器 | 11 x 16 位 |
| 程序存储器大小 | 64 kB | 高度 | 1.45mm |
| 最大频率 | 24MHz | 计时器分辨率 | 16Bit |
| 内存大小 | 8 kB | PWM分辨率 | 16Bit |
| PWM单元数目 | 7 | 最低工作温度 | -40°C |
| 模数转换器通道 | 10 | 脉冲宽度调制 | 3（16 位），3（4 x 16 位），6 x 16 位 |
| SPI通道数目 | 2 | 宽度 | 7.2mm |
| 典型工作电源电压 | 2 → 3.6 V | PWM通道 | 4, 6 |
| 计时器数目 | 11 | 模数转换器 | 10 x 12 位 |
| I2C通道数目 | 2 | 长度 | 7.2mm |
| 模数转换器分辨率 | 12Bit | USART 通道数量 | 3 |

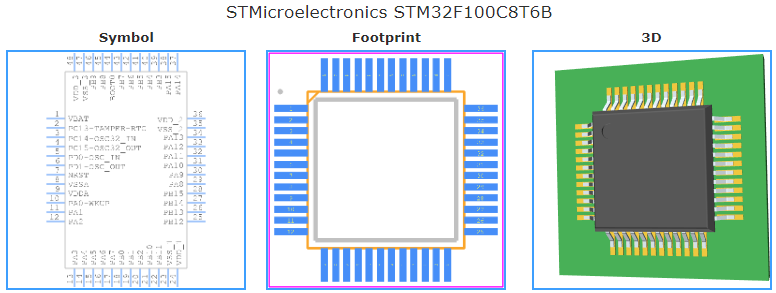

STM32F100C8T6B引脚图
