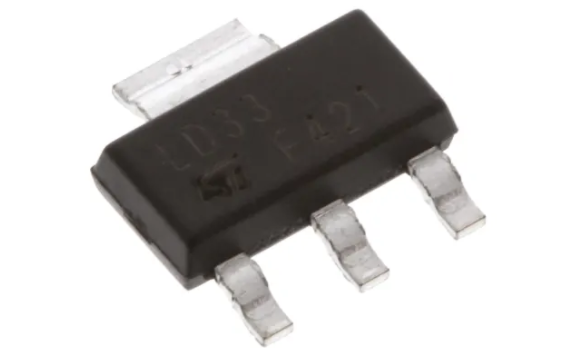

LD1117S33CTR
- 厂商名称ST意法半导体
- 元件分类线性稳压器
- 中文描述固定LDO稳压器，4.75V至15V，1.1V压差，3.3V输出，950mA输出，SOT-223-4
- 英文描述LDO Regulator Pos 3.3V 1.3A 4-Pin(3+Tab)SOT-223 T/R
- 数据手册LD1117S33CTR数据手册Datasheet PDF
- 在线购买
LD1117S33CTR概述
LD1117S33CTR是一款低压降稳压器，可提供高达800mA输出电流，即使在可调版本(VREF=1.25V)内也可提供.LD1117S33CTR提供3.3V输出电压.LD1117S33CTR优化了散热特性，并且优化了占用空间.NPN传输晶体管确保了高效率.事实上，在这种情况下，静态电流主要流入负载.稳定性只需要一个10?F(最小)电容.片上调节可控制稳压器达到非常严格的输出电压公差，25°C条线下±1％以内.
低压降:1V(典型值)
输出电流高达800mA
固定输出电压:3.3V
内部限流与限热
电源电压抑制:75dB(典型值).
压纹带包装
应用
消费电子产品，国防，军用与航空，工业，电源管理
低压降:1V(典型值)
输出电流高达800mA
固定输出电压:3.3V
内部限流与限热
电源电压抑制:75dB(典型值).
压纹带包装
应用
消费电子产品，国防，军用与航空，工业，电源管理
LD1117S33CTR中文参数
| 输出电压 | 3.3 V | 精确度 | ±1% |
| 输出类型 | 固定 | 最低工作温度 | -40 °C |
| 封装类型 | SOT-223 | 最高工作温度 | +150 °C |
| 最大输出电流 | 1.3A | 高度 | 1.8mm |
| 安装类型 | 表面贴装 | 负荷调节 | 10 mV |
| 最大输入电压 | 15 V | 尺寸 | 6.5 x 3.5 x 1.8mm |
| 引脚数目 | 3+Tab | 线路调节 | 6 mV |
| 输出数目 | 1 | 长度 | 6.5mm |
| 极性 | 正极 | 宽度 | 3.5mm |
| 静态电流 | 5mA |

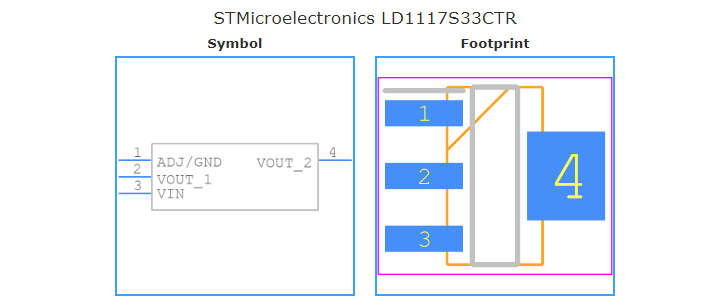

LD1117S33CTR引脚图
