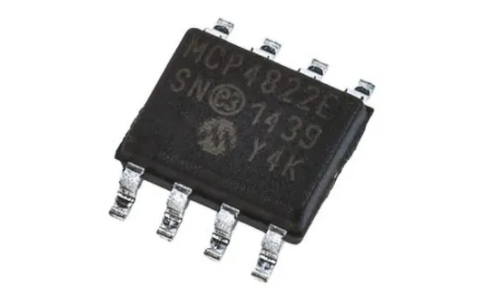

MCP4822-E/SN
- 厂商名称Microchip
- 元件分类数模转换器
- 中文描述数模转换器，双路，12 bit，3线，串行，2.7V至5.5V，SOIC，8引脚
- 英文描述DAC 2-CH Resistor-String 12-bit Automotive 8-Pin SOIC N Tube
- 数据手册MCP4822-E/SN数据手册Datasheet PDF
- 在线购买
MCP4822-E/SN概述
MCP4822-E/SN是双通道，12位电压输出DAC（数模转换器），内部参考电压采用8引脚NSOIC封装。该器件具有高精度的内部参考电压（VREF=2.048V）。用户可以通过设置增益选择选项位（2的增益1）将器件的满量程范围配置为2.048V或4.096V。通过设置配置寄存器位，每个DAC通道可以分别工作在活动或关断模式。在关机模式下，为了节省功率，关机通道中的大多数内部电路都被关闭，并且输出放大器配置为呈现已知的高电阻输出负载（典型值为500Kohm）。MCP4822-E/SN提供高精度和低噪声性能。这些设备利用电阻串架构，其固有的优势是低DNL误差，
轨到轨输出
具有20MHz时钟支持的SPI接口
双锁存器同时锁存
4.5?s的快速建立时间
可选择单位或2倍增益输出
50ppm/°C VREF温度系数
2.7V至5.5V单电源供电
工作温度范围为-40°C至125°C
应用
信号处理，消费电子产品，便携式器材，车用
轨到轨输出
具有20MHz时钟支持的SPI接口
双锁存器同时锁存
4.5?s的快速建立时间
可选择单位或2倍增益输出
50ppm/°C VREF温度系数
2.7V至5.5V单电源供电
工作温度范围为-40°C至125°C
应用
信号处理，消费电子产品，便携式器材，车用
MCP4822-E/SN中文参数
| 分辨率 | 12 位 | 最长稳定时间 | 4.5?s |
| 数模转换器通道数目 | 2 | 输出极性 | 单极 |
| 数字式接口类型 | 串行（SPI/Microwire） | 满量程误差 | ±2%FSR |
| 安装类型 | 表面贴装 | 整体非线性误差 | ±12LSB |
| 封装类型 | SOIC | 尺寸 | 4.9 x 3.9 x 1.42mm |
| 电源类型 | 单 | 长度 | 4.9mm |
| 典型单电源电压 | 5 V | 最高工作温度 | +125 °C |
| 电压参考 | 内部 | 高度 | 1.42mm |
| 体系结构 | 电阻串 | 最低工作温度 | -40 °C |
| 引脚数目 | 8 | 宽度 | 3.9mm |
MCP4822-E/SN引脚图
