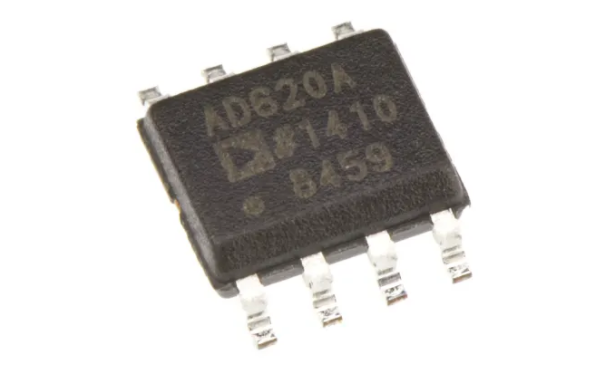

AD620ARZ
- 厂商名称ADI
- 元件分类仪表放大器
- 中文描述仪表放大器，双路，表面贴装安装，0.125mV偏置，8引脚SOIC封装
- 英文描述INST Amp Single±18V 8-Pin SOIC N Tube
- 数据手册AD620ARZ数据手册Datasheet PDF
- 在线购买
AD620ARZ概述
AD620ARZ是一款低成本低功耗仪表放大器，8引脚NSOIC封装.这款高精准度仪表放大器仅需一个外部电阻器即可设置1至10000增益.它比分立式设计更小，并且所需的功率更低，非常适用于电池供电应用.
低噪声与低输入偏置电流
宽电源电压范围:±2.3V至±18V
比3运算放大器IA设计更高的性能
优秀的DC性能
G=1时，1MHz的小信号-3dB带宽
输入失调电压30?V
输入偏置电流0.5nA
1KHz时，输入电压噪声为9nV/√Hz
工作温度范围-40°C至85°C
应用
信号处理，便携式器材，消费电子产品，医用，工业
低噪声与低输入偏置电流
宽电源电压范围:±2.3V至±18V
比3运算放大器IA设计更高的性能
优秀的DC性能
G=1时，1MHz的小信号-3dB带宽
输入失调电压30?V
输入偏置电流0.5nA
1KHz时，输入电压噪声为9nV/√Hz
工作温度范围-40°C至85°C
应用
信号处理，便携式器材，消费电子产品，医用，工业
AD620ARZ中文参数
| 电源类型 | 双 | 最高工作温度 | +85°C |
| 封装类型 | SOIC | 最大输入电阻值 | 10GΩ |
| 安装类型 | 表面贴装 | 最小CMRR | 73dB |
| 引脚数目 | 8 | 典型增加带宽产品 | 120kHz |
| 典型双电源电压 | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V | 尺寸 | 5 x 4 x 1.5mm |
| 轨对轨 | 无 | 高度 | 1.5mm |
| 最大输入偏置电压 | 0.125mV | 宽度 | 4mm |
| 最低工作温度 | -40°C | 长度 | 5mm |

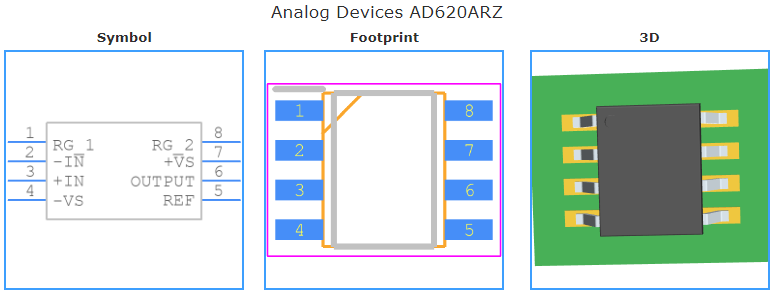

AD620ARZ引脚图
