ATMEGA8L-8AU
- 厂商名称Microchip
- 元件分类8位微控制器
- 中文描述微控制器，ATmega系列，32引脚，TQFP封装，AVR，表面贴装安装
- 英文描述MCU 8-bit AVR RISC 8KB Flash 3.3V/5V 32-Pin TQFP Tray
- 数据手册ATMEGA8L-8AU数据手册Datasheet PDF
- 在线购买
ATMEGA8L-8AU概述
ATMEGA8L-8AU是基于AVR RISC架构的8位低功耗CMOS微控制器单元。通过在单个时钟周期内执行功能强大的指令，ATmega8达到了接近1MIPS/MHz的吞吐量，从而使该系统能够优化功耗与处理速度。该内核将丰富的指令集与32个通用工作寄存器结合在一起。所有的32个寄存器都直接连接到算术逻辑单元（ALU），从而允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。最终的架构具有更高的代码效率，同时实现了比传统CISC微控制器快十倍的吞吐量。
先进的RISC架构
130条有力的指示
全静态操作
在16MHz时高达16MIPS的吞吐量
高耐用性非易失性存储段
真读-写-写操作
编程锁确保软件安全
两个带独立预分频器的8位定时器/计数器，一个比较模式
JTAG接口
编程锁确保软件安全
上电复位和可编程掉电检测
外部和内部中断源
应用
自动化与过程控制
先进的RISC架构
130条有力的指示
全静态操作
在16MHz时高达16MIPS的吞吐量
高耐用性非易失性存储段
真读-写-写操作
编程锁确保软件安全
两个带独立预分频器的8位定时器/计数器，一个比较模式
JTAG接口
编程锁确保软件安全
上电复位和可编程掉电检测
外部和内部中断源
应用
自动化与过程控制
ATMEGA8L-8AU中文参数
| 系列名称 | ATmega | 模数转换器单元数目 | 1 |
| 封装类型 | TQFP | 脉冲宽度调制 | 1（3 通道） |
| 安装类型 | 表面贴装 | 最高工作温度 | +85 °C |
| 引脚数目 | 32 | 最低工作温度 | -40 °C |
| 装置核芯 | AVR | 长度 | 7.1mm |
| 数据总线宽度 | 8Bit | 模数转换器 | 1（8 x 10 位） |
| 程序存储器大小 | 8 kB | 计时器 | 1（1 x 16 位），1（2 x 8 位） |
| 最大频率 | 8MHz | 计时器数目 | 2 |
| 内存大小 | 1 kB | 指令集结构 | RISC |
| PWM单元数目 | 1 | 模数转换器分辨率 | 10Bit |
| 模数转换器通道 | 8 | 宽度 | 7.1mm |
| 典型工作电源电压 | 2.7 → 5.5 V | 高度 | 0.95mm |
| 尺寸 | 7.1 x 7.1 x 0.95mm | 计时器分辨率 | 8 bit, 16 bit |
| 程序存储器类型 | 闪存 | PWM通道 | 3 |

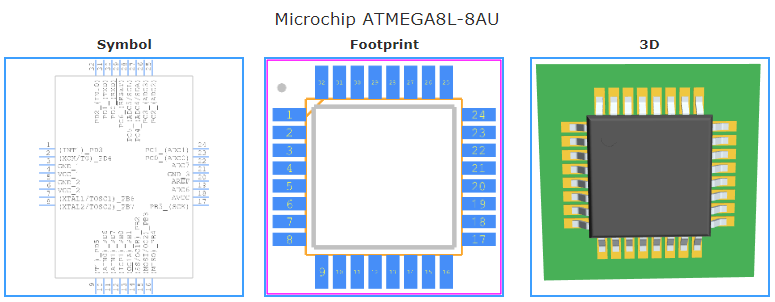

ATMEGA8L-8AU引脚图
