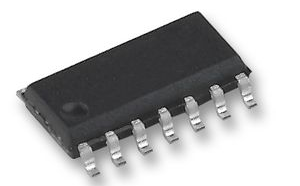

TL074CDT
- 厂商名称ST意法半导体
- 元件分类运算放大器
- 中文描述运算放大器，四路，3 MHz，4个放大器，16 V/?s，6V至36V，SOIC，14引脚
- 英文描述Op Amp Quad Low Noise Amplifier±18V Automotive 14-Pin SOIC T/R
- 数据手册TL074CDT数据手册Datasheet PDF
- 在线购买
TL074CDT概述
TL074CDT是具有高输入阻抗JFET输入阶段的运算放大器。它们具有高转换速率、低输入偏置和偏置电流、低偏置电压温度系数。
低功耗：200μA（TL06x，每个放大器）
宽共模和差分电压范围
低噪声，通常为15 nV/√Hz(TL07x)
低谐波失真：0.01%(TL07x)
输出短路保护
内部频率补偿
闩锁自由操作
高转换速率：16 V/μs（TL07x、TL08x），3.5 V/μs(TL06x)
低功耗：200μA（TL06x，每个放大器）
宽共模和差分电压范围
低噪声，通常为15 nV/√Hz(TL07x)
低谐波失真：0.01%(TL07x)
输出短路保护
内部频率补偿
闩锁自由操作
高转换速率：16 V/μs（TL07x、TL08x），3.5 V/μs(TL06x)
TL074CDT中文参数
| 安装类型 | 表面贴装 | 最低工作温度 | 0 °C |
| 封装类型 | SOIC | 长度 | 8.75mm |
| 电源类型 | 双 | 尺寸 | 8.75 x 4 x 1.65mm |
| 每片芯片通道数目 | 4 | 典型电压增益 | 106 dB |
| 引脚数目 | 14 | 高度 | 1.65mm |
| 典型增加带宽产品 | 3MHz | 轨对轨 | 无 |
| 典型双电源电压 | ±12 V, ±15 V, ±5 V, ±9 V | 典型输入电压噪声密度 | 15nV/√Hz |
| 典型转换速率 | 13V/?s | 宽度 | 4mm |
| 最高工作温度 | +70 °C |
TL074CDT引脚图
