MAX5075AAUA+T
- 厂商名称ADI
- 元件分类栅极驱动器
- 中文描述栅极驱动器, 2 放大器, 隔离式, 低压侧, MOSFET, 8 引脚, µMAX-EP
- 英文描述Gate Drivers Push-Pull FET Driver with Integrated Oscillator and Clock Output
- 数据手册MAX5075AAUA+T数据手册Datasheet PDF
- 在线购买
MAX5075AAUA+T概述
MAX5075是一款内置振荡器的+4.5V至+15V推挽式电流馈电拓扑驱动器子系统，适用于电信模块电源。该器件可驱动与中心抽头变压器原边相连的两个MOSFET，为副边提供隔离的负电压或正电压。该器件内部集成可编程的精确振荡器，具有同步时钟输出，可用于同步外部PWM调节器。通过单个外部电阻编程设置内部振荡器频率，范围为50kHz至1.5MHz。
MAX5075内部集成有峰值驱动电流为±3A和占空比为50%的双MOSFET驱动器。该MOSFET驱动器产生互补信号来驱动以地为参考的外部n沟道MOSFET。
MAX5075时钟输出频率与MOSFET驱动器频率的比值有1倍、2倍和4倍三种。MAX5075采用热增强型8引脚µMAX®封装，工作在-40°C至+125°C温度范围内。
应用
电流反馈、高效电源模块
电源子系统
推挽式驱动子系统
MAX5075内部集成有峰值驱动电流为±3A和占空比为50%的双MOSFET驱动器。该MOSFET驱动器产生互补信号来驱动以地为参考的外部n沟道MOSFET。
MAX5075时钟输出频率与MOSFET驱动器频率的比值有1倍、2倍和4倍三种。MAX5075采用热增强型8引脚µMAX®封装，工作在-40°C至+125°C温度范围内。
应用
电流反馈、高效电源模块
电源子系统
推挽式驱动子系统
MAX5075AAUA+T中文参数
| 制造商: | Analog Devices Inc. | 电源电压-最小: | 4.5 V |
| 产品种类: | 栅极驱动器 | 电源电压-最大: | 15 V |
| 产品: | MOSFET Gate Drivers | 上升时间: | 10 ns |
| 类型: | Low-Side | 下降时间: | 10 ns |
| 安装风格: | SMD/SMT | 最小工作温度: | - 40 ℃ |
| 封装 / 箱体: | UMAX-8 | 最大工作温度: | + 125 ℃ |
| 激励器数量: | 2 Driver | 系列: | MAX5075 |
| 输出端数量: | 2 Output | 工作电源电流: | 1 mA |
| 输出电流: | 3 A | Pd-功率耗散: | 825 mW |

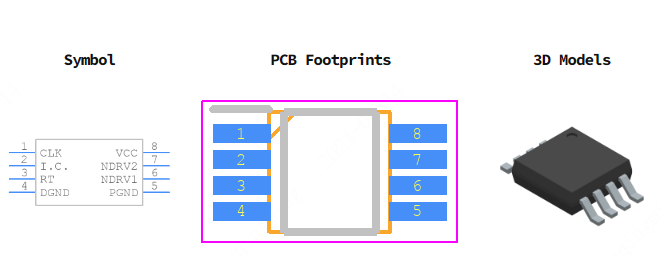

MAX5075AAUA+T引脚图
