ADM213EARSZ
- 厂商名称ADI
- 元件分类RS-232接口集成电路
- 中文描述收发器，RS232，4个驱动器，5个接收器，4.5 V至5.5 V，SSOP-28，-40 °C至85 °C
- 英文描述Multichannel Line Transceiver,EIA-232-E,RS-232,V.28 4-TX 5-RX 4-TRX,5 V,28-Pin SSOP
- 数据手册ADM213EARSZ数据手册Datasheet PDF
- 在线购买
ADM213EARSZ概述
ADM213E兼容EMI/EMC，±15KV ESD保护，RS-232线路驱动器/接收器。它是强大的RS-232和V.28接口设备，在单5V电源下运行。该产品适合在恶劣的电气环境中运行，并符合欧盟关于电磁兼容性（EMC）的指令（89/336/EEC）。排放和抗扰度的水平都符合要求。电磁抗扰度包括所有I/O线路上超过±15KV的ESD保护（IEC 1000-4-2），快速瞬态突发保护（IEC 100044），以及辐射抗扰度（IEC 1000-4-3）。电磁辐射包括信息技术设备EN 55022、CISPR 22要求的辐射和传导辐射。它完全符合EIA-232-E和CCITT V.28规范。从单一的5V电源操作，需要四个外部0.1μF电容。应用包括手提电脑、笔记本电脑、打印机、外围设备和调制解调器。
符合89/336/EEC EMC指令
静电保护符合IEC 1000-4-2（801-2）标准
EFT/突发抗扰度（IEC 1000-4-4），低EMI发射（EN 55022）
消除了对TransZorb®抑制器的需求
保证230Kbps的数据速率
用于MAX2xxE的插件升级
工作电压范围为4.5V至5.5V，VCC电源电流典型值为3.5A
4个驱动器，5个接收器，±15KV ESD保护
低电平有效关断（两个接收器激活），启用功能
28引脚SSOP封装，-40℃至+85℃温度范围
符合89/336/EEC EMC指令
静电保护符合IEC 1000-4-2（801-2）标准
EFT/突发抗扰度（IEC 1000-4-4），低EMI发射（EN 55022）
消除了对TransZorb®抑制器的需求
保证230Kbps的数据速率
用于MAX2xxE的插件升级
工作电压范围为4.5V至5.5V，VCC电源电流典型值为3.5A
4个驱动器，5个接收器，±15KV ESD保护
低电平有效关断（两个接收器激活），启用功能
28引脚SSOP封装，-40℃至+85℃温度范围
ADM213EARSZ中文参数
| 制造商: | Analog Devices Inc. | 电源电压-最大: | 5.5 V |
| 产品种类: | RS-232接口集成电路 | 电源电压-最小: | 4.5 V |
| 封装 / 箱体: | SSOP-28 | 安装风格: | SMD/SMT |
| 系列: | ADM213E | 工作电源电流: | 13 mA |
| 功能: | Transceiver | 最小工作温度: | - 40 ℃ |
| 数据速率: | 230 kb/s | 最大工作温度: | + 85 ℃ |
| 激励器数量: | 4 Driver | ESD 保护: | 15 kV |
| 接收机数量: | 5 Receiver | 收发器数量: | 1 Transceiver |
| 双工: | Full Duplex | 工作电源电压: | 5 V |

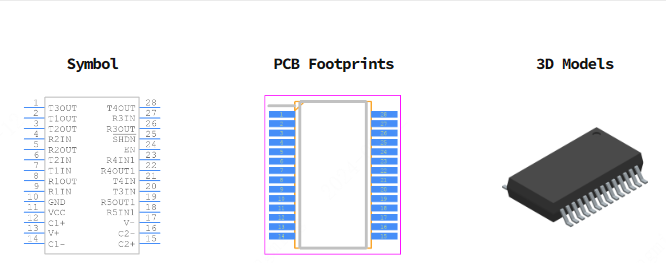

ADM213EARSZ引脚图
