DS90LV032ATMX/NOPB
- 厂商名称德州仪器
- 元件分类LVDS芯片
- 中文描述驱动器,LVDS,差分线路接收器,-40°C,85°C,3 V,3.6 V,SOIC
- 英文描述3V,400 Mbps LVDS Quad Differential Line Receiver
- 数据手册DS90LV032ATMX/NOPB数据手册Datasheet PDF
- 在线购买
DS90LV032ATMX/NOPB概述
DS90LV032A是一款四CMOS差分线路接收器，专为要求超低功耗和高数据速率的应用而设计。该器件采用低压差分信号(LVDS)技术，可支持超过400 Mbps(200 MHz)的数据传输速率。
DS90LV032A可接收低压（典型值为350 mV）差分输入信号，并将其转换为3 V CMOS输出电平。接收器支持TRI-STATE功能，可用于多路复用输出。接收器还支持开路、短路和端接（100Ω）输入故障安全。在所有故障安全条件下，接收器输出均为高电平。
DS90LV032A和配套的LVDS线路驱动器（例如DS90LV031A）为高速点对点接口应用提供了高功率PECL或ECL器件的新替代品。
DS90LV032A可接收低压（典型值为350 mV）差分输入信号，并将其转换为3 V CMOS输出电平。接收器支持TRI-STATE功能，可用于多路复用输出。接收器还支持开路、短路和端接（100Ω）输入故障安全。在所有故障安全条件下，接收器输出均为高电平。
DS90LV032A和配套的LVDS线路驱动器（例如DS90LV031A）为高速点对点接口应用提供了高功率PECL或ECL器件的新替代品。
DS90LV032ATMX/NOPB中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 3 V |
| 产品种类: | LVDS 接口集成电路 | 最小工作温度: | - 40 ℃ |
| 类型: | CMOS | 最大工作温度: | + 85 ℃ |
| 激励器数量: | 4 Driver | 安装风格: | SMD/SMT |
| 接收机数量: | 4 Receiver | 封装 / 箱体: | SOIC-16 |
| 数据速率: | 400 Mb/s | 工作电源电流: | 15 mA |
| 输入类型: | LVDS | 工作电源电压: | 3.3 V |
| 输出类型: | LVTTL | Pd-功率耗散: | 1.025 W |
| 电源电压-最大: | 3.6 V | 传播延迟时间: | 3.3 ns |

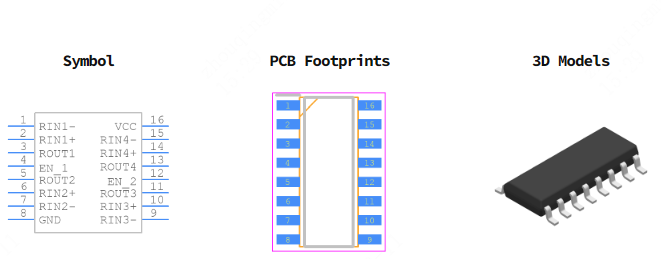

DS90LV032ATMX/NOPB引脚图
