CC1020RSSR
- 厂商名称德州仪器
- 元件分类无线收发芯片
- 中文描述适用于402-470MHz和804-940MHz范围内的窄带应用的单芯片FSK/OOK CMOS无线收发器
- 英文描述RF Transceiver ICs TxRx Only General ISM<1GHz 402~470 MHz,804~960 MHz 153.6kbps 10dBm-118dBm 2.3V~3.6V QFN-32_7X7X065P RoHS
- 数据手册CC1020RSSR数据手册Datasheet PDF
- 在线购买
CC1020RSSR概述
CC1020器件是一款真正的单芯片UHF收发器，专为极低功耗、极低电压的无线应用设计。该电路主要用于ISM（工业、科学和医疗）和SRD（短程器件）频段的402、424、426、429、433、447、449、469、868和915MHz，也可轻松进行编程，从而在402至470MHz和804至930MHz频段的其他频率上进行多通道运行。
CC1020器件尤其适用于窄带系统，该系统的信道间隔为12.5或25kHz，符合ARIB STD-T67和EN 300 220标准。
可使用串行总线对CC1020器件的主要运行参数进行编程，因而CC1020器件是一款非常灵活且易于使用的收发器。
在典型系统中，CC1020器件将与微控制器和一些外部无源组件一起使用。
CC1020器件尤其适用于窄带系统，该系统的信道间隔为12.5或25kHz，符合ARIB STD-T67和EN 300 220标准。
可使用串行总线对CC1020器件的主要运行参数进行编程，因而CC1020器件是一款非常灵活且易于使用的收发器。
在典型系统中，CC1020器件将与微控制器和一些外部无源组件一起使用。
CC1020RSSR中文参数
| 制造商: | Texas Instruments | 最小工作温度: | - 40 ℃ |
| 产品种类: | 射频收发器 | 最大工作温度: | + 85 ℃ |
| 类型: | ISM, SRD | 接口类型: | 4-Wire, SPI |
| 频率范围: | 402 MHz to 470 MHz, 804 MHz to 960 MHz | 封装 / 箱体: | VQFN-32 |
| 最大数据速率: | 153.6 kbps | 最大工作频率: | 470 MHz, 960 MHz |
| 调制格式: | FSK, GFSK, OOK | 湿度敏感性: | Yes |
| 电源电压-最小: | 2.3 V | 安装风格: | SMD/SMT |
| 电源电压-最大: | 3.6 V | 接收机数量: | 100% |
| 接收供电电流: | 19.9 mA | 发送机数量: | 1 |
| 传输供电电流: | 27.1 mA | 灵敏度: | - 118 dBm |
| 输出功率: | 10 dBm | 系列: | CC1020 |

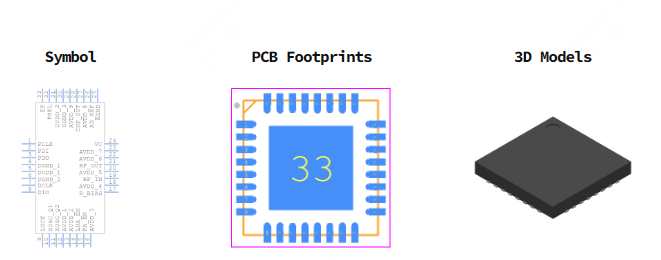

CC1020RSSR引脚图
