CD4067BM96
- 厂商名称德州仪器
- 元件分类多路复用开关 IC
- 中文描述20V、16:1、单端、单通道模拟多路复用器
- 英文描述CMOS single 16-channel analog multiplexer&demultiplexer
- 数据手册CD4067BM96数据手册Datasheet PDF
- 在线购买
CD4067BM96概述
CD40x7B CMOS模拟多路复用器或多路信号分离器是数控模拟开关，具有低导通阻抗、低关断漏电流和内部地址解码。当这些器件用作多路信号分离器时，通道IN或OUT端子是输出，公共OUT或IN端子是输入。此外，导通电阻在整个输入信号范围内相对恒定。
CD4067B是一款16通道多路复用器，具有四个二进制控制输入：A、B、C、D和抑制输入，其排列方式使任意输入组合均可选择一个开关。
抑制输入端的逻辑“1”会将所有通道关闭。
CD40x7B类型采用24引线气密性双列直插式陶瓷封装（后缀为F3A）、24引线双列直插式塑料封装（后缀为E）、24引线小外形封装（后缀为M、M96和NSR）和24引线薄型紧缩小外形封装（后缀为P和PWR）。
CD4067B是一款16通道多路复用器，具有四个二进制控制输入：A、B、C、D和抑制输入，其排列方式使任意输入组合均可选择一个开关。
抑制输入端的逻辑“1”会将所有通道关闭。
CD40x7B类型采用24引线气密性双列直插式陶瓷封装（后缀为F3A）、24引线双列直插式塑料封装（后缀为E）、24引线小外形封装（后缀为M、M96和NSR）和24引线薄型紧缩小外形封装（后缀为P和PWR）。
CD4067BM96中文参数
| 制造商: | Texas Instruments | 最大双重电源电压: | +/- 10 V |
| 产品种类: | 多路复用开关 IC | 导通电阻—最大值: | 240 Ohms |
| 系列: | CD4067B | 运行时间—最大值: | 650 ns |
| 产品: | Multiplexers/Demultiplexers | 空闲时间—最大值: | 440 ns |
| 安装风格: | SMD/SMT | 最小工作温度: | - 55 ℃ |
| 封装 / 箱体: | SOIC-24 | 最大工作温度: | + 125 ℃ |
| 通道数量: | 16 Channel | 带宽: | 14 Mhz |
| 配置: | 1 x 16:1 | 工作电源电压: | 5 V to 18 V |
| 电源电压-最小: | 5 V | Pd-功率耗散: | 500 mW (1/2 W) |
| 电源电压-最大: | 18 V | 传播延迟时间: | 20 ns, 30 ns, 60 ns |
| 最小双重电源电压: | +/- 2.5 V | 电源电流—最大值: | 100 uA |

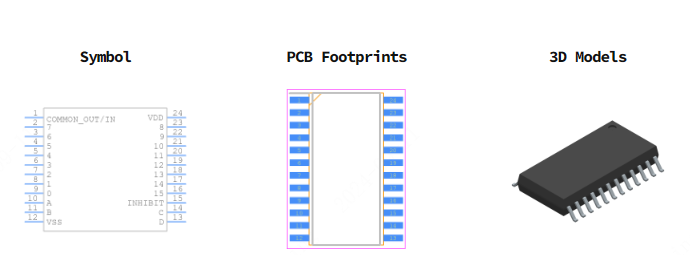

CD4067BM96引脚图
