CD74HCT74M96
- 厂商名称德州仪器
- 元件分类触发器
- 中文描述具有设置和复位功能的高速 CMOS 逻辑双通道上升沿 D 触发器
- 英文描述Dual,D Type Flip Flop,4.5→5.5 V,14-Pin SOIC
- 数据手册CD74HCT74M96数据手册Datasheet PDF
- 在线购买
CD74HCT74M96概述
CDx4HCT74-Q1器件包含两个独立的D型正沿触发触发器，每个触发器都有异步预置和清除引脚。
CD74HCT74的特性
兼容LSTTL输入逻辑
VIL(max)=0.8 V，VIH(min)=2 V
CMOS输入逻辑兼容
VOL、VOH时II≤1µA
缓冲输入
4.5 V至5.5 V工作电压
宽工作温度范围：-55°C至+125°C
支持扇出高达10个LSTTL负载
与LSTTL逻辑IC相比，功耗显著降低
CD74HCT74的特性
兼容LSTTL输入逻辑
VIL(max)=0.8 V，VIH(min)=2 V
CMOS输入逻辑兼容
VOL、VOH时II≤1µA
缓冲输入
4.5 V至5.5 V工作电压
宽工作温度范围：-55°C至+125°C
支持扇出高达10个LSTTL负载
与LSTTL逻辑IC相比，功耗显著降低
CD74HCT74M96中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 4.5 V |
| 产品种类: | 触发器 | 电源电压-最大: | 5.5 V |
| 逻辑类型: | D-Type Flip-Flop | 安装风格: | SMD/SMT |
| 逻辑系列: | HCT | 最小工作温度: | - 55 ℃ |
| 电路数量: | 2 Circuit | 最大工作温度: | + 125 ℃ |
| 输出类型: | CMOS | 功能: | Dual Positive Edge Triggered |
| 封装 / 箱体: | SOIC-14 | 通道数量: | 2 Channel |
| 输入类型: | TTL | 输入线路数量: | 100% |
| 极性: | Inverting/Non-Inverting | 输出线路数量: | 1 |
| 传播延迟时间: | 35 ns | 工作电源电压: | 5 V |
| 高电平输出电流: | - 4 mA | 静态电流: | 4 uA |
| 低电平输出电流: | 4 mA | 系列: | CD74HCT74 |

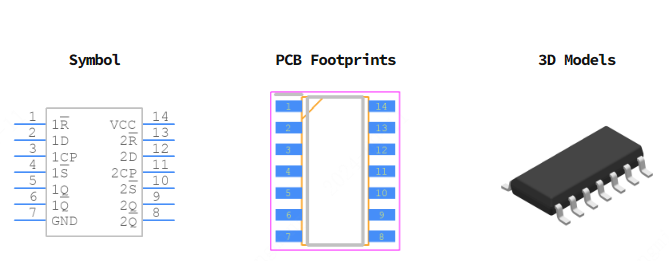

CD74HCT74M96引脚图
